ドラッグチェーンケーブルメーカー

機械設計 ドラッグチェーンケーブル

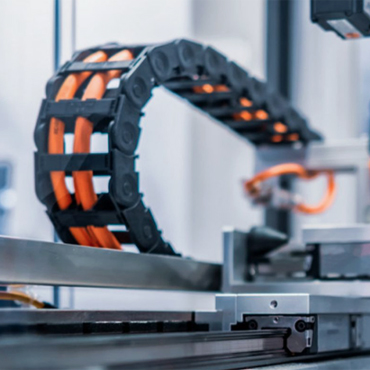

ドラッグ チェーン ケーブルは、多くの場合過酷な産業条件下での継続的な曲げやねじれに耐えられるように設計されています。機械的性能は導体の構造と絶縁材料に大きく依存します。細かく撚られた導体は、機械的応力を均一に分散し、繰り返しの曲げによる破損のリスクを軽減するため、高屈曲用途に適しています。

PUR や TPE などの絶縁材料は、耐摩耗性と化学的安定性の両方を提供します。ドラッグ チェーンの曲げ半径とケーブル レイアウトを適切に選択することが不可欠です。正しく取り付けられないと、導体の疲労、絶縁亀裂、信号劣化が加速する可能性があります。

ハイフレックスケーブル オートメーションにおけるアプリケーション

高屈曲ケーブルは、繰り返しの動作や厳しい曲げ半径が一般的なロボット アーム、自動コンベア、CNC 機械に不可欠です。これらのケーブルは、数百万回の屈曲サイクルにわたって電気的および機械的完全性を維持するように設計されています。

主な考慮事項は次のとおりです。

• 細く撚り合わせた銅導体を使用し、柔軟性と耐疲労性を向上させています。
• 摩耗、油、紫外線に耐える PUR またはエラストマー断熱材を選択します。
• ケーブルの配線を確実に行うことで、過度のねじれや鋭い曲がりが回避されます。

フレキシブルチェーンケーブルの選択基準

選択時 フレキシブルチェーンケーブル 、いくつかのパラメータがパフォーマンスと寿命に影響します。導体の断面積は通電容量に影響し、ストランドの数は曲げ弾性を決定します。アウタージャケットは、機械的摩耗や、湿気、油、極端な温度などの環境要因に耐える必要があります。

移動長さ、曲げ半径、移動速度などのチェーン システムの動的特性にケーブルを適合させることも重要です。耐摩耗性を高め、ドラッグチェーン内部の摩擦を軽減するために、特殊なコーティングや補強が適用される場合があります。

ハイフレックスとスタンダードの比較 フレキシブルケーブル

すべてのフレキシブル ケーブルがハイサイクル アプリケーション向けに設計されているわけではありません。比較概要では、重要な違いが強調表示されます。

ドラッグ チェーン ケーブルのメンテナンスとトラブルシューティング

高品質のフレキシブルケーブルやハイフレックスケーブルであっても、長期的な性能を確保するには定期的な検査とメンテナンスが必要です。一般的な問題には、絶縁体の摩耗、導体の疲労、信号線の干渉などがあります。

• ケーブルの屈曲点や取り付け部分に摩耗や亀裂がないか検査します。
• ドラッグ チェーン内のケーブル経路に障害物や張力の変動がないことを確認してください。
• 機械のダウンタイムや電気的故障を防ぐために、損傷したセグメントを速やかに交換してください。
• 高 EMI 環境でのデータ伝送に使用されるフレキシブル チェーン ケーブルのシールドの完全性をチェックします。

フレキシブル ケーブルの高度な設計上の考慮事項

高度なフレキシブル ケーブルには、ねじれ耐性、低摩擦コーティング、最適化された導体レイ パターンなどの追加機能が含まれる場合があります。これらの機能強化により、耐用年数が長くなり、高速または高周波数のアプリケーションでのメンテナンスが軽減されます。

さらに、一部のハイフレックス ケーブルは、複雑な機械セットアップでの取り付け、トラブルシューティング、交換を簡素化するために、モジュラー コアまたは色分けされたストランドを使用して設計されています。
