産業用耐ガス耐油ペアケーブル: 実用的な選択ガイド

石油やガスの仕事でケーブル配線が楽になることはほとんどありません。ペアケーブルはシンプルに見えるかもしれませんが、製油所、掘削床、燃料ターミナルの周囲では、炭化水素との接触、熱サイクル、振動、洗浄、そして場合によっては連続的な動きにも耐える必要があります。工業用の耐ガス耐油ペアケーブルは、通常のツイストペアケーブルでは軟化、膨張、亀裂が発生したり、信号品質が早期に低下したりする場合に実用的な解決策です。有益な質問は、単に「耐油性があるか?」ということではありません。しかし、「どのオイルを、どの温度で、どのくらいの時間、どのような機械的条件下で使用するのでしょうか?」

産業用ガスおよび耐油ペアケーブルの実際とは

ペアケーブルでは、2 本の絶縁導体を撚り合わせて信号を伝送します。産業現場では、その信号は RS-485、計装、制御データ、イーサネット、または低レベルのセンサー接続である可能性があります。ペア構造はコモンモード ノイズの除去に役立ちますが、それだけではケーブルが石油およびガスのサービスに適したものになるわけではありません。抵抗は、導体の撚線、絶縁材、フィラー、テープ、シールド、内部シース、および外部ジャケットなど、構造全体から発生します。

これらの環境向けに販売されるケーブルは、商品ではなく、設計されたアセンブリとして扱う必要があります。ジャケットは、接触する特定の流体に耐える必要があります。絶縁体はその電気的特性を維持する必要があります。シールドは、曲げや終端処理後も効果を維持する必要があります。また、ケーブルは、トレイに固定するか、導管に通すか、移動する機械内で屈曲するかなど、設置方法に適合する必要があります。

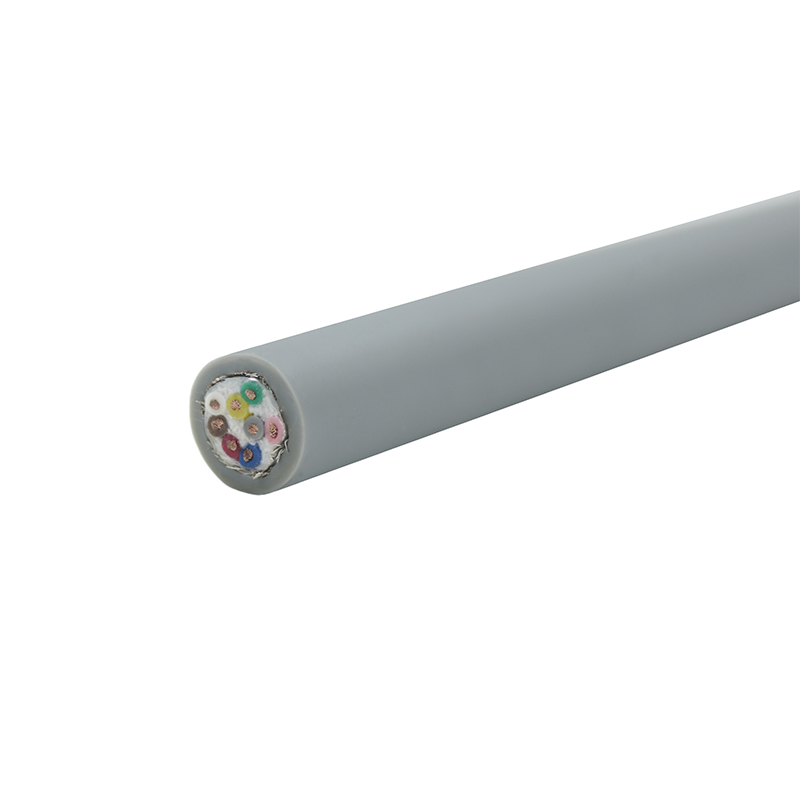

LIYCY-TP フレキシブルシールド付きツイストペアデータケーブル 精密信号リンクを目的とした工業グレードのシールド付きツイストペアケーブル。要求の厳しい環境向けにジャケット付きアセンブリをレビューする場合に関連します。 製品を見る→

石油およびガス環境が通常のペアケーブルに影響を与える理由

炭化水素はすべて同じではありません。ディーゼル、作動油、潤滑油、原油、グリコール、メタノール、掘削液、洗浄用化学薬品は、さまざまな方法でポリマーを攻撃する可能性があります。ボリュームの膨らみを引き起こすものもあります。一部の製品では可塑剤が抽出され、ジャケットが硬くてもろくなってしまいます。表面を軟化させたり、耐摩耗性を低下させたり、コネクタやグランドに影響を与えるほど寸法を変化させたりするものもあります。飛沫試験に耐えたジャケットでも、長期間浸漬したり、高温に繰り返しさらしたりすると故障する可能性があります。

熱により化学的攻撃が促進されます。寒さにより一部の材料は硬くなり、割れやすくなります。アウトドアジャケットは紫外線にさらされると劣化してしまいます。塩水と湿気は、シールド、ドレイン、終端の腐食を引き起こします。機械的ストレスにより、振動、高圧洗浄、ケーブル トレイの磨耗、厳しい曲げ半径、継続的な屈曲などの層が加わります。危険区域では、ケーブルはグランド、バリア、シール構造などの設置設計にも適合する必要があります。ケーブル自体は「防爆」ではありません。これは準拠システムの一部です。

違いを生むジャケットと断熱材

ポリウレタン (PUR) は、油、摩耗、繰り返しの動きにさらされる柔軟な産業用ペア ケーブルに有力な選択肢となることがよくあります。優れた耐油性と厳しい機械的動作を備えているため、ドラッグ チェーン、ロボット工学、洗浄用途に使用されています。これは普遍的ではありません。熱水と蒸気への曝露を確認する必要があり、一部の配合物は他の配合物と異なる動作をします。たとえば、PUR シースでシールドされたツイストペア イーサネット ケーブルは、信号の完全性とジャケットの堅牢性の両方が重要となる油の多いオートメーション分野に適しています。

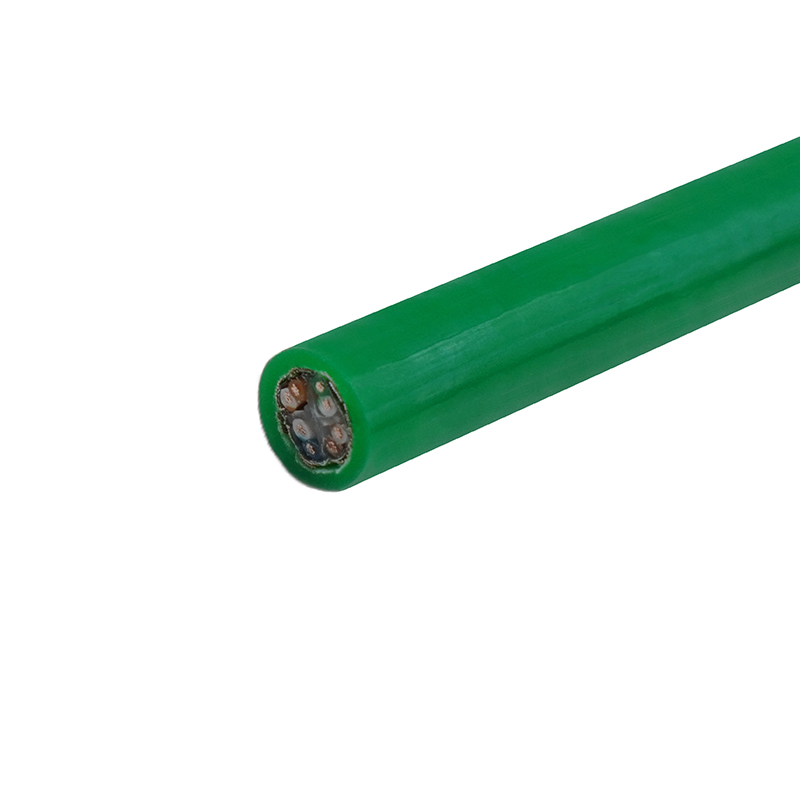

TPU-CAT6-STP PUR シース カテゴリ 6 シールド ケーブル 摩耗の激しい産業および屋外環境におけるギガビットリンク用の PUR シース カテゴリ 6 シールド付きツイストペア ケーブル。ジャケットの靭性が重要な場合に関連します。 製品を見る→

耐油性、耐熱性、屋外耐久性が必要な場合は、ニトリルゴム、ポリクロロプレン、その他のゴム化合物が一般的です。 PUR よりも重く、柔軟性に欠ける傾向があるため、ハイサイクルのドラッグ チェーンを使用するよりも、固定または時々フレックスするルートに適しています。ポリエチレンは湿気や多くの化学薬品によく耐えますが、硬く、動きにはあまり寛容ではありません。 PVC は経済的で難燃性ですが、耐油性は配合によって大きく異なるため、「PVC ジャケット」だけではほとんどわかりません。 FEP と PTFE は、耐薬品性または高温でコストが正当化される場合に使用されます。

断熱材の選択も同様に重要です。 PE、PP、FEP、XLPE はそれぞれ、さまざまな電気的および熱的ニーズに対応できます。ペアのケーブル配線では、容量、インピーダンス、およびペアの不平衡が信号品質に影響します。厚い耐油性ジャケットでは、不十分なペアの形状を補うことはできません。

シールド、ペアリング、信号の完全性

石油とガスの現場では電気的なノイズが発生します。モーター、ドライブ、溶接装置、無線機、および配電はすべて、ノイズを信号ペアに結合する可能性があります。フォイル シールドは高いカバー範囲を提供し、コンパクトな構造に適しています。編組シールドは屈曲や機械的損傷に対する耐性が優れています。多くの産業用ペア ケーブルは両方を組み合わせています。個々のペアのシールドはクロストークを低減し、全体のシールドは外部干渉に対処します。

シールドは正しく終端された場合にのみ機能します。ドレイン ワイヤが浮いたままになったり、シールドが間違った点で接地されたり、360 度の接合が不十分なコネクタがあると、正常なケーブルが断続的な障害の原因になる可能性があります。危険エリアでは、シールドとドレインの終端も接地と絶縁の設計に適合する必要があります。シールドが多ければ多いほど常に良いとは考えないでください。ノイズ問題、ペアタイプ、利用可能なスペースに合わせてシールドを選択してください。

実用的な選択チェックリスト

選択はカタログの見出しではなく、露出から始める必要があります。以下の表は、サプライヤーの主張とアプリケーションが実際に必要とするものを比較するための簡潔な方法です。

耐用年数を決定する設置とメンテナンスの詳細

優れたケーブルであっても、取り付け時に失敗する可能性があります。曲げ半径を尊重してください。ペアの形状を壊すようなきつめのケーブルタイは避けてください。長い縦走をサポートします。可能な場合は信号ペアを電源ケーブルから離し、シールドと接地の設計に従ってください。洗浄エリアでは、グランドと終端がジャケットの材質と適合しており、応力集中が生じていないことを確認してください。

ルートが移動する場合は、その移動用に設計およびテストされたケーブルを使用してください。たとえば、高屈曲シールド付きツイストペア ドラッグ チェーン ケーブルは、時々調整するのではなく、繰り返し屈曲できるように作られています。固定トレイの実行では、より丈夫なゴムまたは PUR ジャケットが依然として正しい選択である可能性がありますが、屈曲寿命が制限要因である必要はありません。メンテナンス中に、ジャケットの膨張、亀裂、平坦化、シールドの腐食、終端の緩みがないか検査してください。化学薬品にさらされた後に形状や硬さが変化したケーブルは交換してください。すでに安全マージンの一部を失っています。

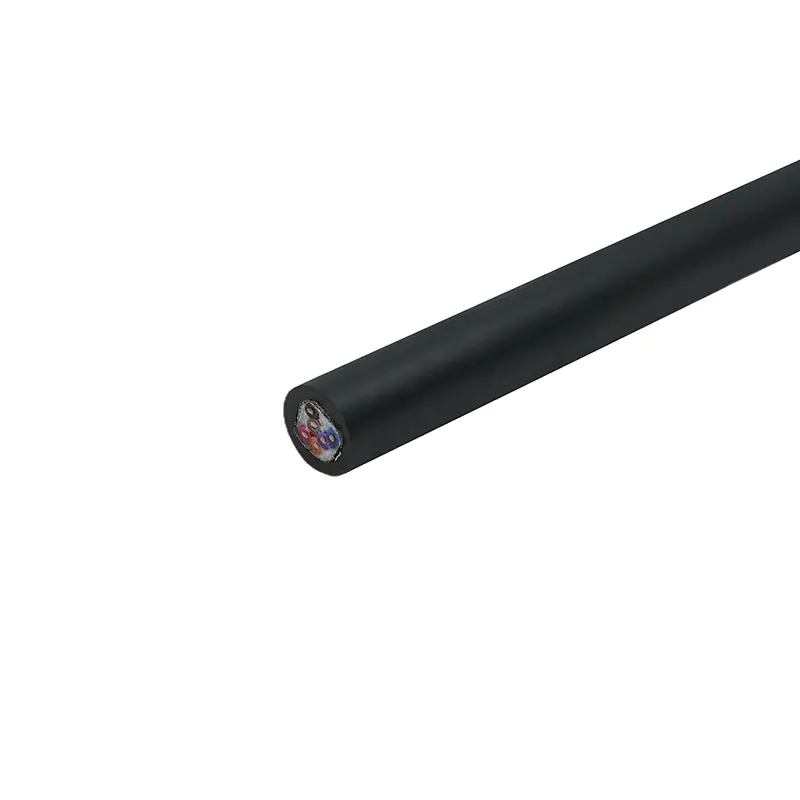

TRVVSP ハイフレックス シールド付きツイストペア ドラッグ チェーン ケーブル 移動ルートでの高速信号および電力伝送用のシールド付きツイストペア ドラッグ チェーン ケーブル。繰り返しの屈曲が取り付けの一部である場合は検査してください。 製品を見る→

品質チェックと要求される文書

材料名以上のものを尋ねてください。有用な証拠には、油浸漬試験条件、曝露前後の引張および伸びの結果、体積膨張、冷間曲げ性能、火炎挙動、シールドの連続性、導体抵抗、および耐電圧が含まれます。データ ペアの場合、静電容量とインピーダンスのデータは、ケーブルが目的の信号をサポートしていることを確認するのに役立ちます。移動するアプリケーションでは、一般的な「高屈曲性」の説明よりも屈曲試験条件の方が重要です。

バッチのトレーサビリティ、ジャケットのマーキング、テストされた温度範囲の明確な記述も、実用的な購入ポイントとなります。サプライヤーがケーブルのテスト方法を説明できない場合、またはジャケットを実際の液体リストと照合できない場合は、質問を続けてください。私たちの 実験室および試験リソース これらは、仕様が確定する前に検討する価値のある詳細です。

ケーブルをアプリケーションに適合させる

• 海洋プラットフォームとドリルフロア: 塩水、油、振動、UV、および危険区域での設置方法。
• 製油所および石油化学プラント: 熱、炭化水素、EMI、および局所的な屈曲が混在する長時間の固定運転。
• タンクファームと燃料ターミナル: 屋外での熟成、燃料接触、蒸気シール、長いケーブルルート。
• パイプラインとコンプレッサーステーション: 幅広い温度変動、振動、および計装信号の整合性。
• 油を多く含むプラントの機械とオートメーション: 冷却剤、作動油、繰り返しの屈曲、摩耗。

同じグレードのケーブルがすべてのケースを解決すると期待すべきではありません。高温の製油所の固定機器ペアと油を使用した機械の可動ペアケーブルはどちらも「耐油性」と呼ばれますが、それらは設計が異なります。適切な選択では、これらの義務を早期に分離し、ジャケット、シールド、ペアの構築、承認をルートに合わせます。

仕様をまとめる

産業用ガスおよび耐油ペアケーブルは、信頼性に大きな影響を与える詳細なアイテムです。流体のリストと温度から始めて、電気的性能、シールド、機械的動作、危険場所の要件、および文書を調べていきます。ルートが決まっている場合は、耐薬品性と耐熱性を優先してください。可動箇所については、同じレビューに屈曲寿命と耐摩耗性を追加します。この順序により、仕様が誠実に保たれ、実際の障害モードに対処しないジャケット機能にお金を払う必要がなくなります。

特定の製油所、ターミナル、スキッド、またはオフショア パッケージ用にケーブルを狭める場合は、 私たちのチームに相談してください 液体の暴露、ルート、信号の詳細が表示されます。通常、短くて明確なアプリケーション ノートの方が、一般的な「耐油性」に関する長いリストを記載するよりも時間を節約できます。
