垂直運動システムにおけるエレベーターフラット走行ケーブルの主な性能特徴

導体の構造と素線数が重要な理由

エレベーターフラット走行ケーブル 連続的な垂直方向の動きや頻繁な屈曲に耐えるために、細いより線の銅導体を使用しています。ストランドの数を増やすと、個々のフィラメントにかかる曲げ応力が減少し、繰り返し負荷がかかったときに導体が破損する可能性が低くなります。シーブ点での曲げ半径が狭い用途や、ケーブルが小さなリールに巻き付けられる用途では、極細のより線とバランスのとれた撚り方向により内部フレッチングが軽減され、ケーブルの寿命にわたって一貫した接触抵抗を維持できます。

フラットな形状: スペース効率と機械的動作

シャフトスペースの使用を最小限に抑え、垂直移動中のねじれやもつれを防ぐために、平らな断面が選択されています。平坦な構造により、円形ケーブルと比較してケーブルの中立軸と曲げ特性が変化します。個々の導体経路を安定に保ちながら、全体の構造を小さくすることができます。ただし、平らな形状では、曲げ端の導体間の絶縁にせん断力が集中するため、設計者は、長期使用時の層間剥離を避けるために、層間接着、絶縁の厚さ、歪み緩和機能を検証する必要があります。

シースの材質と耐環境性

シースの選択 (通常は耐油性 PVC または耐老化性ゴム化合物) は、シャフトの汚染物質、湿気、温度サイクルに対するケーブルの耐性を直接決定します。 PVC コンパウンドは一貫した誘電性能と押出の容易さを提供し、ゴム製シースは優れた低温柔軟性と機械的靭性を提供します。油圧機器を備えたエレベーター シャフトでは、膨潤や軟化を防ぐために耐油性の配合物を選択してください。ガラスパネルを通して紫外線や強いオゾンにさらされるシャフトでは、耐用年数を長くするためにオゾン防止剤を配合したゴムを推奨します。

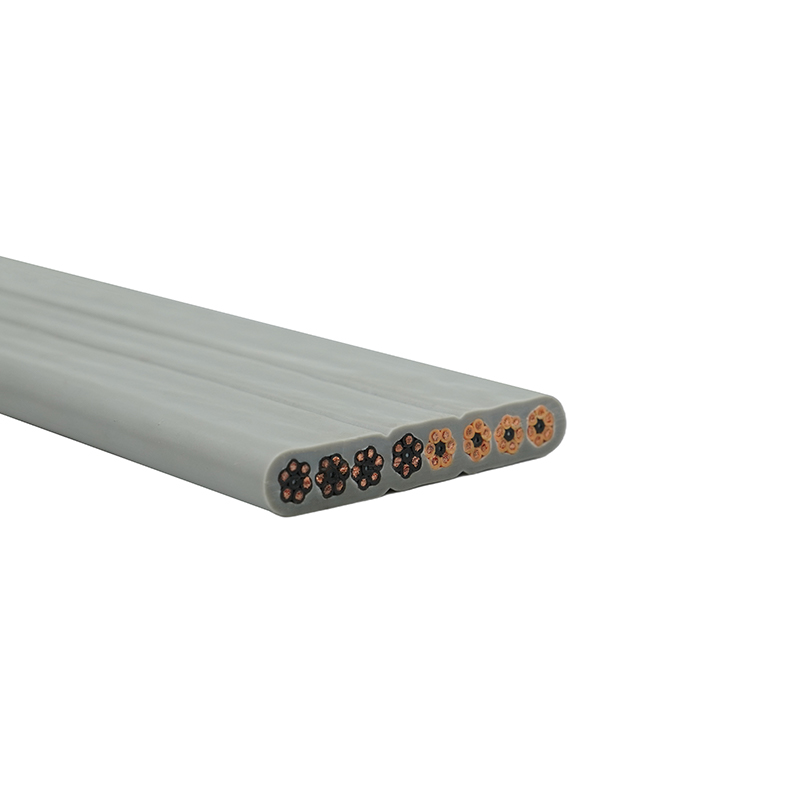

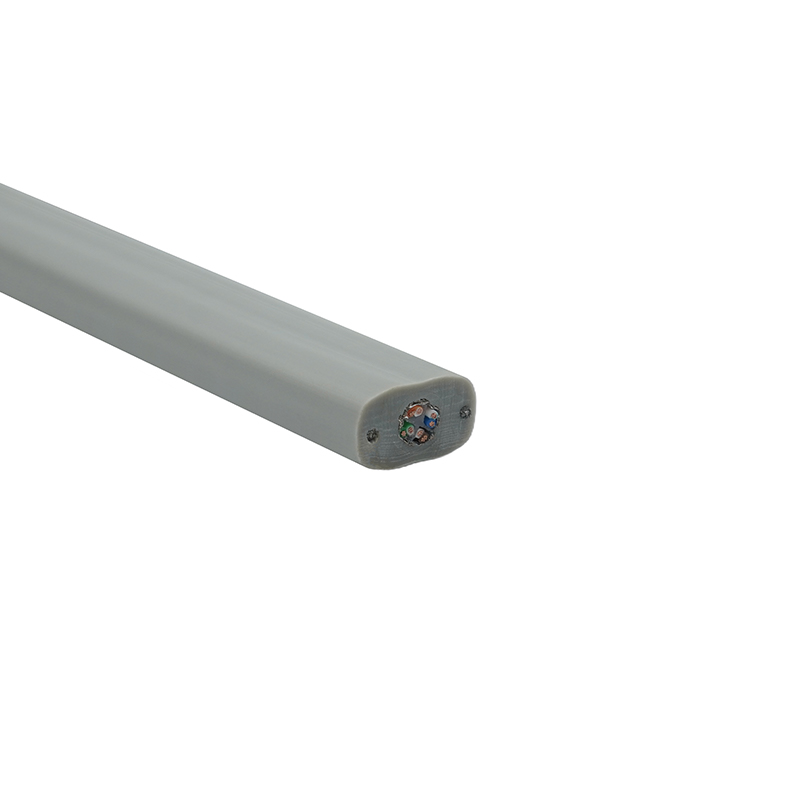

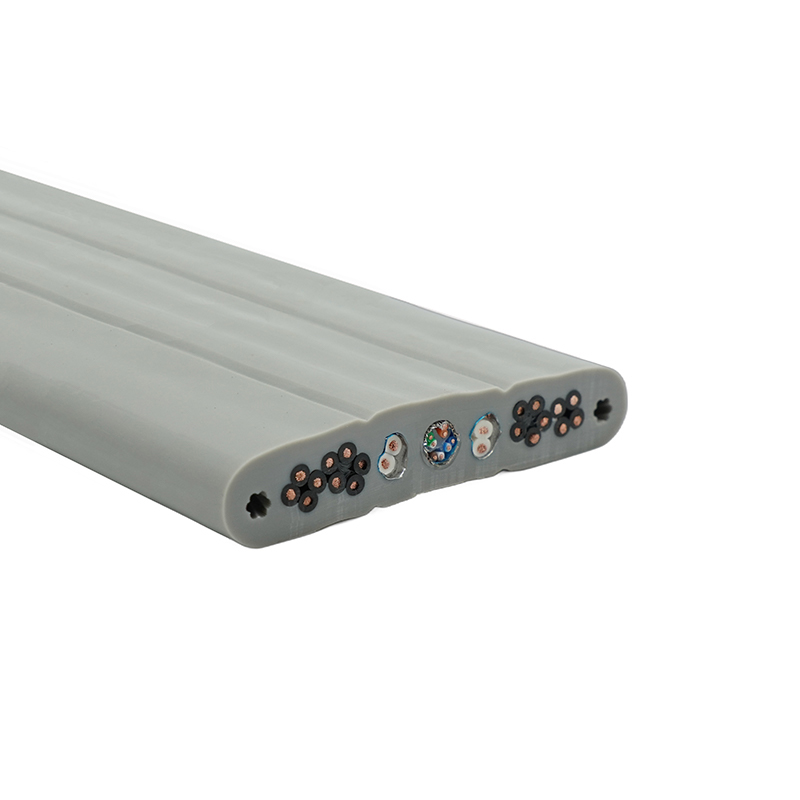

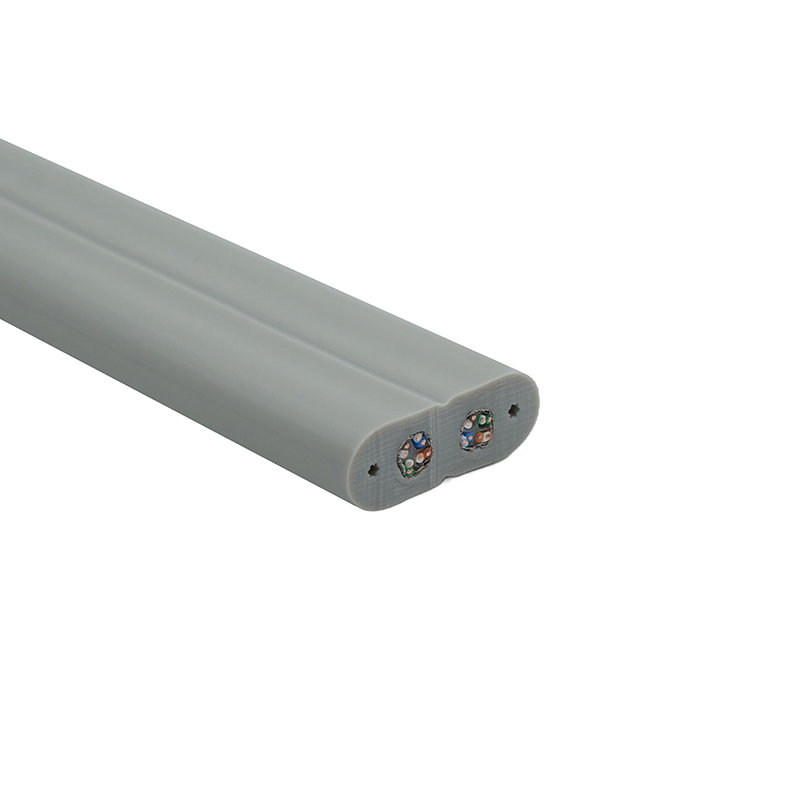

シグナルインテグリティと統合データペア (Cat6 フラットオプション)

最新のエレベーター システムは、電力、制御、高速データ チャネルを組み合わせています。 Cat6 スタイルのフラット ペアを統合するには、クロストークを制限し、近端/遠端リターン ロス (NEXT/FLR) 性能を維持するために、制御されたペア ジオメトリ、一貫したペア ツイスト、電源導体からの慎重な分離が必要です。フラット Cat6 エレベーター ケーブルを指定する場合は、1 ～ 250 MHz にわたるインピーダンス レポート、ペア間結合数、およびフレックス サイクル後のサンプル導通テストを要求して、機械的ストレスに耐えるデータ性能を確認します。

機械的保護、耐摩耗性、シャフト取り付け

シーブのエッジ、ガイド レール、または塵埃の多い環境からの磨耗は、頻繁に発生する故障メカニズムです。外側層が強化されたケーブルを選択するか、既知の摩耗点に外部摩耗スリーブを追加することを検討してください。取り付け金具 (クランプ、ガイド、グロメット) は、フラット プロファイルに一致するように選択する必要があります。丸いクランプまたはライン状のチャネルにより、点荷重が軽減されます。保護機能を追加すると曲げ半径の要件が変わり、剛性が増す可能性があることに注意してください。設置前に代表的な動作プロファイルに基づいてアセンブリを検証してください。

電気の安全性と防火性能

エレベーターのケーブルは、設置管轄区域の建築基準法に関連する火災、煙、毒性の基準を満たしている必要があります。難燃剤配合と低煙ゼロハロゲン (LSZH) 代替品により、火災時の危険が軽減されます。柔軟性や耐油性を向上させるシースの配合は炎の挙動に影響を与える可能性があるため、必要な防火性能を常に確認し、垂直方向の炎の広がりや煙の放出などのサプライヤーのテスト データを要求してください。

疲労試験とライフサイクル検証

エレベーターの予想されるストローク長、速度、サイクル数をエミュレートする屈曲寿命試験を指定します。標準化されたラボデータは役に立ちますが、設置場所の実世界の動作プロファイルを反映するデューティサイクルテストに代わるものはありません。定義されたサイクル数の前後の導体の完全性、絶縁抵抗、および信号伝送を示すテストレポートを要求します。テスト サイクルを予想される年間サイクルと比較して、交換間隔を見積もり、予防保守を計画します。

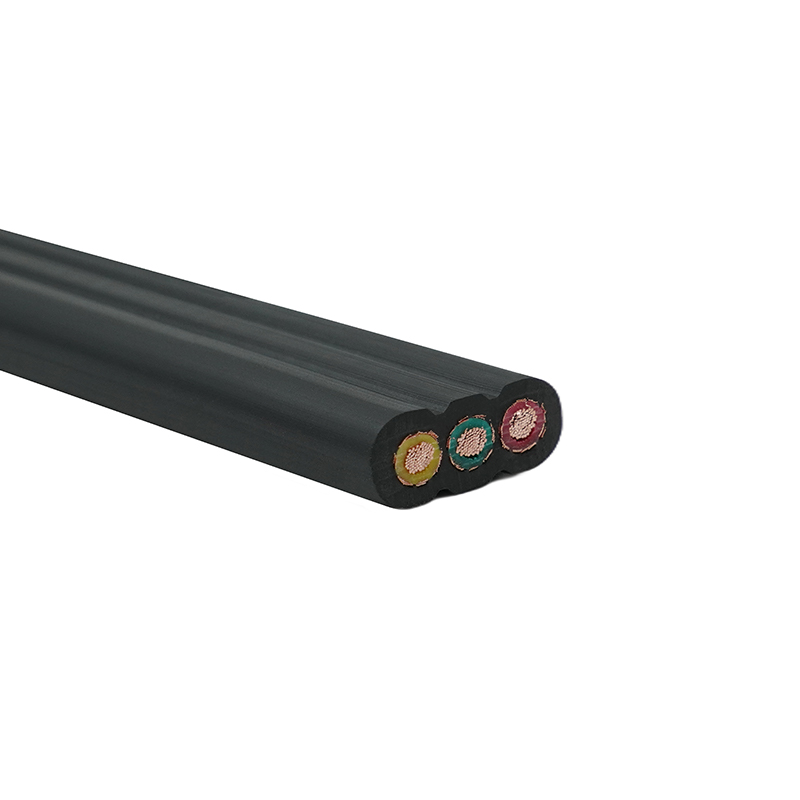

シールド、接地、EMI に関する考慮事項

高感度の監視または通信ラインが電力と並行して実行される場合、統合シールドまたは個別シールド ペアによって電磁干渉が最小限に抑えられます。フラット ケーブルにはフォイル シールドまたは編組シールドを含めることができますが、有効性を維持するにはシールド終端とケーブル ルートに沿った連続接地が不可欠です。ケーブルのシールド被覆率と抵抗を評価します。終端が不十分であったり、屈曲中にシールド接触が断続的になったりすると、外部ノイズ源に対する耐性が低下します。

点検、メンテナンス、現場診断

• 目視検査 - 化学的攻撃やオゾンへの曝露を示すシースの切断、圧壊痕、表面硬化または変色がないか確認します。
• 曲げテスト — 穏やかな冷間曲げを実行して脆化を検出します。柔軟性の低下は、荷重がかかると亀裂が生じる前に発生することがよくあります。
• 電気チェック — スケジュールされたサイクルまたは疑わしいイベントの後に、各導体の絶縁抵抗と導通性、およびシールドの導通性を測定します。
• 記録の保管 — 将来の仕様や調達を改善するために、ケーブルのルート、特定された摩耗箇所、交換履歴を文書化します。

サプライヤーの資格、認証、およびトレーサビリティ

CCC、UL、ISO9001、CE 認証を取得しているサプライヤーは、通常、一貫した生産管理と関連する試験機関へのアクセスを実証しています。重要なエレベーター システムの場合、材料のトレーサビリティ、曲げ性能と火炎性能に関するサンプル テスト結果、および工場検査オプションが必要です。カスタムを注文する場合 エレベーターフラット走行ケーブル 、大量生産納品での予期せぬ事態を避けるために、署名されたテスト結果を使用してプロトタイプを実行する必要があります。

簡単な比較: エレベーターのフラット ケーブル用の PVC シースとゴム製シース

エレベータープロジェクトのための実践的な調達のヒント

ケーブルのサプライヤーに依頼する前に、エレベーターのストローク長、速度、環境、予想されるサイクル数について調整してください。電気的および機械的性能の両方についてテストされたサンプルの長さを要求し、文書化された屈曲および炎上テスト結果を主張し、統合されたデータ チャネルが必要な場合はシールドとペアの性能を確認します。 Cat6 フラット エレベータ ケーブルや強化された耐油性などの特殊なニーズについては、カスタム走行ケーブルの経験があり、完全生産前に追跡可能な試験証明書と代表的なサンプルを提供できるメーカーと協力してください。
