過酷な環境用ケーブル: 実用的な選択と構築ガイド

ほとんどのケーブル障害は、ケーブルを設置した日に始まるわけではありません。それらは数か月前に始まり、標準的なケーブルには常に困難を伴う作業が求められます。熱、油、絶え間ない曲げ、塩水、砂、日光には耐えられません。これらは、設計のあらゆる弱点を明らかにするだけです。

私たちのチームは、まさにこれらの状況に対応する特別なケーブルを構築しています。目標は、最も風変わりな建築物を販売することではありません。実際に必要な環境、動作、耐用年数にケーブルを適合させることです。このガイドでは、過酷な環境のケーブルを指定する際に最も重要な決定事項について説明します。

ケーブルを「過酷な環境」にするのはなぜですか?

過酷な環境に対応するケーブルは、単一の製品ファミリーではありません。この用語は、通常の汎用ケーブルでは劣化が早すぎる場合でも機能し続けるように設計されたケーブルを対象としています。採掘コンベア、ウェットドック上のクレーン、海上プラットフォーム、溶接セル、クリーンルーム用ロボット、太陽光発電所はすべて、さまざまな危険をもたらします。

モデルを比較する前に、環境を定義します。起動時や緊急時を含めた温度範囲はどのくらいですか?ケーブルが濡れたり、水没したり、洗い流されたりしていませんか?どの化学物質、オイル、燃料、または洗浄剤が存在しますか?摩耗、切断、紫外線、オゾン、または塩霧はありますか?ケーブルは静止したままですか、時々曲がりますか、それともドラッグ チェーン内で継続的に曲がりますか?引っ張ったり、ねじったり、巻き取ったりするでしょうか?どのような電気的および信号的性能が必要ですか?これらの回答は、カタログ検索よりも早くデザインを絞り込みます。

脅威に応じてジャケットと断熱材を調整する

ジャケットは防御の最前線ですが、絶縁体、より線導体、およびシールドがそれをサポートする必要があります。脆い導体の上に丈夫なジャケットを被せてもやはり機能しません。ジャケットが薄いフレキシブル導体は摩耗に耐えられない可能性があります。以下の表は、最終的な仕様ではなく、実用的な出発点を示しています。

耐用年数を決める工事内容

導体と撚線

細いストランドは屈曲寿命を向上させますが、より多くのストランドを使用するには、慎重な圧縮と撚り長さの制御が必要です。錫メッキ銅は、湿気の多い場所や腐食性の高い場所に役立ちます。継続的に屈曲させるには、柔軟性があると記載されているケーブルだけでなく、その動きに合わせて設計された導体を選択してください。違いは数十万サイクル後に現れます。

断熱材、充填材、および防水材

PVC、PE、XLPE、FEP、シリコーン、EPR などの材料は、さまざまな温度、誘電、化学の問題を解決します。セパレーターテープとバインダーは、曲げの際に層を安定に保ち、ジャケットとコアの接着を防ぎます。濡れた走行や垂直走行では、外側のジャケットと同じくらいフィラーや防水テープが重要になります。

シールドおよび強度メンバー

フォイルと編組、編組のみ、およびスパイラル シールドは、さまざまな方法で EMI および機械的保護に対処します。カバレッジ、ドレインワイヤの配置、およびフレックスの互換性がすべて重要です。 100,000 サイクル後にひび割れたシールドはシールドではありません。強度部材とねじり防止層は、導体を伸ばさずにリーリングや長いフェストゥーン システムで荷重を支えるのにも役立ちます。

ジャケットと外装の保護

ジャケットは摩耗、化学薬品、紫外線、湿気に耐えますが、バランスの取れた構造の一部である必要があります。硬いジャケットは切断を防ぐことができますが、繰り返し曲げると亀裂が入ります。柔らかいジャケットはよく曲がりますが、大まかなガイドで摩耗する可能性があります。油にさらされる屋外での屈曲作業の場合、多くの場合、耐久性の高いゴム製ケーブルから始めるのが現実的です。

屋外用高耐久耐油ゴム製フレキシブルケーブル 油にさらされる屋外での屈曲作業向けに、この頑丈なゴム製ケーブルは、頻繁に移動する産業機械の動力のために耐油性と耐摩耗性を重視しています。 製品を見る→

当社がカスタム製造にどのように取り組んでいるか詳しく知りたい場合は、当社のウェブサイトをご覧ください。 ページについて .

一般的な過酷な用途に適したケーブル ファミリ

ドラッグチェーンと自動化

継続的な屈曲は独自の世界です。ケーブルは、小さな曲げ半径、高い加速度、および数百万サイクルに対応する必要があります。ハイフレックス撚線、互換性のあるジャケットコンパウンド、および実際の移動距離に関連付けられたテストデータを探してください。シールドされた PUR ドラッグ チェーン ケーブルは、狭いスペースで EMI を管理しながら、電力を伝送したり制御したりできます。

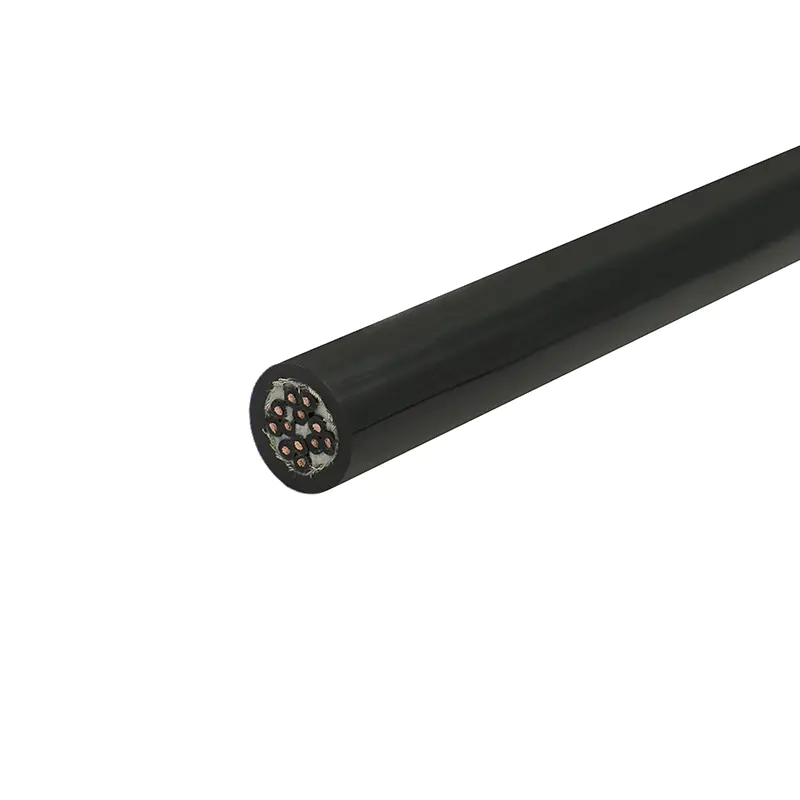

ハイフレックスポリウレタンシールドドラッグチェーンケーブル 継続的な屈曲、小さな曲げ半径、および EMI 管理を実現するため、このシールド付き PUR ドラッグ チェーン ケーブルは、狭いスペースでの電力または制御の実行に適しています。 製品を見る→

クレーン、リーリング、およびフェストゥーン システム

リーリング、フェストゥーン、クレーンのフラット ケーブルは、張力、ねじれ、風にさらされます。平らな構造はスペースを節約し、絡まりを防ぎますが、鋼線の補強により引張荷重に耐えることができます。波止場や屋外の現場では防水が重要です。濡れたクレーン作業では、TPU デュアル シース リーリング ケーブルの方が一般的なゴム ケーブルよりも適切にフィットする場合があります。

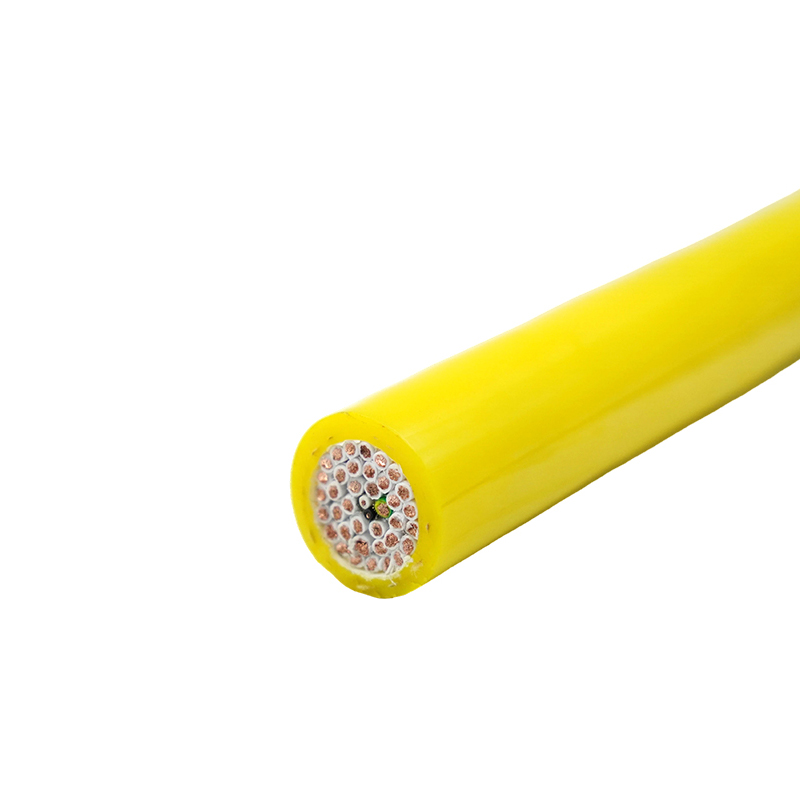

TPUデュアルシース防水クレーンリーリングケーブル 張力、ねじれ、頻繁な巻き取りを伴う湿式クレーン作業向けに、この TPU デュアル シース防水巻き取りケーブルは電力と信号の伝送に使用されます。 製品を見る→

海洋、水中、溶接、新エネルギー

船舶用電力ケーブルには、オゾン、水、および難燃性の性能が必要です。水中および浮遊ケーブルには、止水性、浮力、耐摩耗性が必要です。溶接ケーブルには、より線数が多く、熱、油、引きずりに耐えるジャケットが必要です。 EV 充電、太陽光発電、および風力発電のケーブルには、屋外の UV、温度サイクル、および電気安全要件が追加されます。共通しているのは単一の素材ではなく、路線に合わせた構造。

認定、テスト、カスタム ビルド

認定はエンジニアリングに代わるものではありませんが、有用なフィルターです。 UL、CE、CCC、ISO 9001 はそれぞれ異なる質問に答えます。 ULは北米での承認をサポートし、CEは欧州市場へのアクセスをサポートし、CCCは多くの中国向けプロジェクトに不可欠であり、ISO 9001は品質管理システムを示しています。過酷な環境の場合は、ロゴだけでなく実際のテストレポートを求めてください。ジャケットコンパウンドは燃焼試験に合格しても、高温の油中では破損する可能性があります。低温テストが適切でなかった場合、ケーブルに UV 定格が適用されていても、冷間で亀裂が生じる可能性があります。

カスタム ビルドは、標準ケーブルが近くにあるものの、十分に近くない場合に意味をなすことがよくあります。混合電源コアと信号コア、鋼線強度部材、エレベーター フラット ケーブル内の Cat6 要素、または水が遮断された水中構造をルートの周囲に設計できます。私たちの 認定ページ には、当社が維持する承認のリストが記載されており、当社のエンジニアはプロジェクトにどの文書が必要かについて話し合うことができます。

設置とメンテナンスのチェックリスト

しっかりと構築されたケーブルでも、取り付けが不十分だと故障する可能性があります。特に連続的な屈曲の場合は、指定された曲げ半径を使用してください。引き込み中にケーブルをねじらないでください。垂直方向の走行をサポートし、導体に重量がかからないようにします。コネクタに張力を逃がしてください。ケーブルを高温の表面や互換性のない化学物質から遠ざけてください。ドラッグ チェーンでガイドとセパレーターを使用します。ケーブルの動きがその設計と一致していることを確認してください。時折の屈曲、連続的な屈曲、ねじれ、および巻き取りは互換性がありません。

• ケーブルルートの実際の温度、油、水、紫外線暴露を確認してください。
• 曲げ半径、移動距離、加速度、ねじり荷重を確認してください。
• EMI の影響を受けやすい回路のシールド範囲と接地を確認します。
• ジャケットの材質と洗浄剤およびプロセス流体との適合性を確認します。
• ジャケットの膨らみ、平坦化、露出した編組、または切れたストランドがないか検査します。
• 重要な機器の予備のケーブルとサービス記録を保管します。

5 分間の検査で 1 日のダウンタイムを防ぐことができます。損傷したケーブルは故障する前に交換し、ハイサイクル機械でのケーブルの稼働時間を記録します。

過酷な環境に耐えるケーブルを選択するのは、まさに消去法です。危険性を定義し、材料と構造を一致させ、テストデータを検証し、選択したとおりに慎重にケーブルを取り付けます。標準ケーブルがほぼ正しい場合、通常は、異なる結果を期待するよりも設計を調整する方が良いでしょう。私たちは、寿命が近づいたケーブルを交換するよりも、長持ちするケーブルを指定するお手伝いをしたいと考えています。
