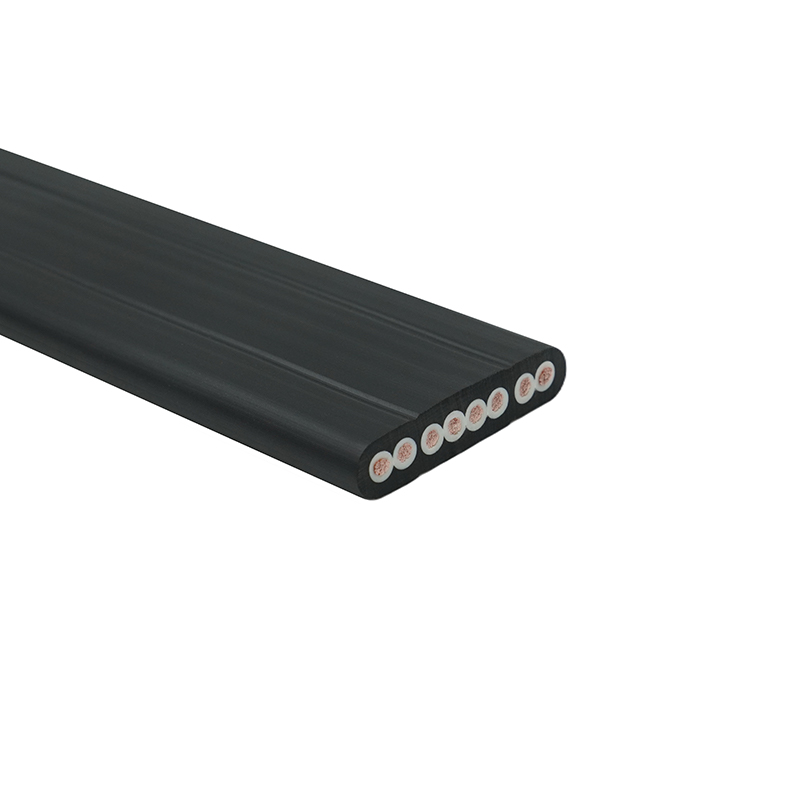

ドラッグチェーン用のフラットケーブル設計
フラットケーブル 形状により曲げ応力が軽減され、ガイド システムに沿った動きがスムーズになるため、ドラッグ チェーンの用途で広く使用されています。重要な要素は導体の配置です。繰り返しの屈曲時の摩擦や摩耗を最小限に抑えるために、導体は等間隔で平行である必要があります。
高品質のフラット ケーブルでは、柔軟性を向上させるために、細く撚り合わせた銅導体が使用されることがよくあります。 PUR や PVC などの断熱材は、耐摩耗性と油、化学物質、または紫外線への曝露に対する耐性に基づいて選択されます。適切な設置には、内部導体の疲労を防ぐために、曲げ半径がメーカーの仕様を下回らないようにすることが含まれます。

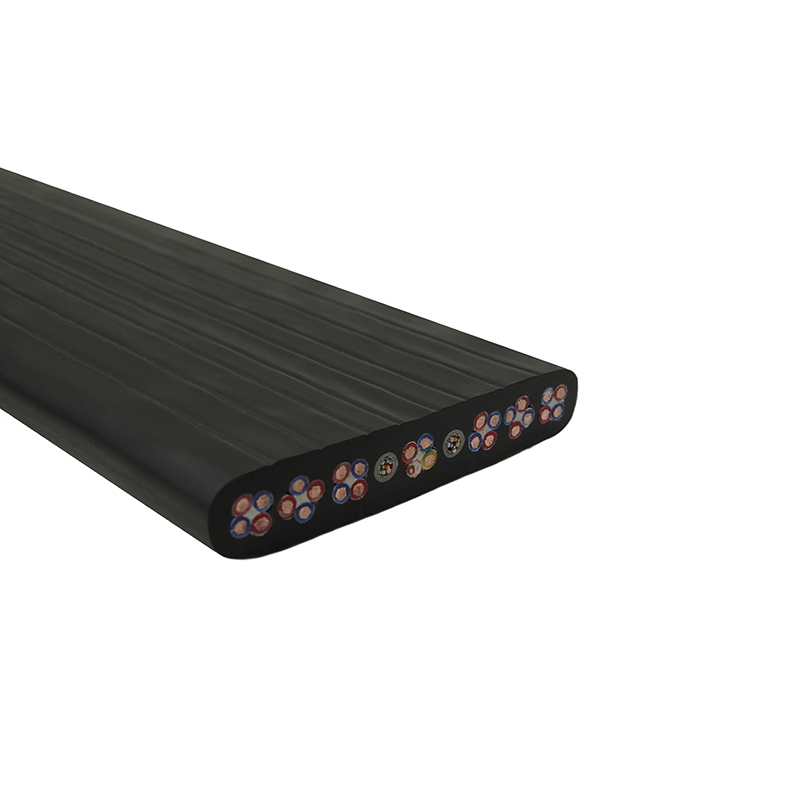

自動化システムにおける多心フラット ケーブル
マルチコア フラット ケーブルは、複数の回路を 1 つのコンパクトなケーブルに統合し、自動化された機械やロボットのスペースを節約します。各コアは、クロストークを低減するために明確な分離を維持しながら、電源から制御まで異なる信号を伝送できます。
のシールドされたバージョン 多芯フラットケーブル 干渉の多い環境では推奨されます。たとえば、CNC 機械やサーボ モーターを備えた生産ラインでは、シールド付きフラット ケーブルが柔軟性を維持しながら電磁干渉を軽減します。正しいコア数と断面積を選択することは、電流容量と電圧降下を制御するために不可欠です。
高耐久フラットケーブルの材質選定
耐久性のあるフラット ケーブルには、導体材料と絶縁材料を慎重に組み合わせる必要があります。銅は導電性の標準であり、絶縁体は機械的および化学的耐性に基づいて選択されます。 PUR は高い耐摩耗性と UV 安定性が必要な環境に適しており、PVC は屋内の低応力用途に適しています。
- 低温での極度の柔軟性が必要な用途には、TPE またはエラストマーコンパウンドを検討してください。
- 強化またはラミネート加工されたフラット ケーブルは、コンパクトな産業用セットアップでの潰れや機械的摩耗に耐えることができます。
- フラットケーブル with color-coded cores simplify installation and maintenance in multi-core systems.
マルチコアフラットケーブルの設置のベストプラクティス
適切に設置すると、多芯フラット ケーブルの寿命と性能が保証されます。主な考慮事項には、急激な曲げを避けること、ねじれを最小限に抑えること、機械的ストレスを軽減するためにケーブルが全長に沿って確実にサポートされることなどが含まれます。
移動距離が長い用途では、過度の伸びを防ぐために正しいループ長を計算することが重要です。ケーブル キャリアまたはトレイは、スムーズな動きを維持しながらフラット ケーブルの幅に対応できるように選択する必要があります。
多芯フラットケーブルの電気的考慮事項
産業用途向けの多心フラット ケーブルを設計する場合、定格電圧、電流容量、絶縁抵抗が重要です。小さすぎる導体を使用すると過熱が発生する可能性があり、過剰な間隔は柔軟性を低下させ、ケーブルの設置面積を増加させます。
| パラメータ | フラットケーブル | 多芯フラットケーブル |
| 代表的な定格電圧 | 300/500V | 300/500V またはカスタマイズされた |
| 柔軟性 | 高 | 中～高 |
| 代表的な用途 | シンプルなドラッグチェーン | ロボットアーム、多信号自動化ライン |
フラット ケーブル システムの一般的な問題のトラブルシューティング
フラット ケーブル システムは、時間の経過とともに機械的または電気的な問題が発生する可能性があります。摩耗、導体の疲労、絶縁亀裂は一般的な機械的問題です。電気的な問題には、不適切なシールドによる電圧降下や信号干渉が関係することがよくあります。
- フラット ケーブルの表面の摩耗、特に屈曲点を定期的に検査してください。
- 多芯ケーブルが交差したり重なったりしないように設置してください。交差や重なりが生じると、不均一な応力が発生する可能性があります。
- 信号の完全性を維持するには、高 EMI 環境ではシールド付きフラット ケーブルを使用してください。
