モーター ケーブル: エンジニア向けのタイプ、サイズ、シールドおよび設置ガイド

10 人のエンジニアにモーター ケーブルについて説明してもらうと、4 ～ 5 つの異なる答えが返ってくるでしょう。スターターからポンプまで動作する重い 3 コアのフィーダーを想像する人もいるでしょう。もう 1 つは、可変周波数ドライブとモーター端子箱の間のシールドされたドライブ ケーブルを考えています。 3 番目の例ではマシニング センター内のサーボ リードを指し、4 番目の例ではモーター電流をまったく流さない小さなブレーキ ケーブルとエンコーダ ケーブルについて言及しています。これらはどれもモーター ケーブルであり、それぞれがまったく異なる理由で故障する傾向があります。

長年にわたり、当社は機械製造業者、インテグレーター、メンテナンス チーム向けにこれらのケーブルを多数構築してきましたが、そのパターンはかなり一貫しています。モーターケーブルが早期に故障する場合、銅線の不良が原因であることはほとんどありません。それは、電流容量、シールド、柔軟性、作業環境の 4 つのうちの 1 つが不一致だったためです。この 4 つを正しく理解すれば、残りは詳細です。

モーターケーブルの違い

モーターケーブルは、通常の建築用ワイヤーでは決して見られない条件で電流を流します。通常、これはキャビネット内で連続負荷が最も高いケーブルであり、換気が限られた状態で長時間の配線の最後に設置されることが多く、最新の設備では、クリーンな正弦波電源ではなくスイッチング デバイスによって電力が供給されます。さらに、ケーブルは自由空気中で頻繁に移動したり、曲げたり、ねじったり、ぶら下がったりする必要があります。

実際の結果は予測可能です。

• 熱負荷 — 連続電流に高調波成分が加わると、導体が加熱され、さらに重要なことに、その周囲の絶縁体も加熱されます。
• スイッチングストレス — パルス幅変調出力により、高速電圧エッジ、長時間実行時の反射波過電圧、およびシールド上のコモンモード電流が生成されます。
• 機械的義務 — ドラッグチェーンの連続的な屈曲、ロボット軸のねじれ、クレーンドラムでの繰り返しのスプール。
• 環境 — オイルミスト、冷却剤、水、紫外線、低温または高温の機器の筐体。

これらの負荷はそれぞれ異なる構造の選択を示しているため、単一のケーブル タイプがプラント全体にとって正しい答えとなることはほとんどありません。

ケーブルとモーターのデューティのマッチング

フィールドを絞り込む最も簡単な方法は、部品番号ではなくアプリケーションから始めることです。以下の表は、実際のプロジェクトで最も頻繁に見られる組み合わせと、通常、ケーブルが耐用年数を満たすかどうかを決定する特性を示しています。

これらの行のうち、駆動義務と連続動作義務という 2 つの行は、通常よりも注目に値します。これら 2 つの状況では、「通常の」電源ケーブルがマシン上でひそかに最も弱いアイテムになります。

駆動義務: VFD モーターケーブルが処理しなければならないこと

インバータ出力は正弦波ではありません。高速スイッチング エッジはケーブルを伝播し、その実行時間が立ち上がり時間に比べて長い場合、パルスがモーター端子で反射し、ピーク電圧がおよそ 2 倍になる可能性があります。これが、ドライブ定格のモーター ケーブルがモーターの銘板が示すよりも高い電圧クラスで指定されている理由であり、絶縁壁と導体間の間隔が断面積だけよりも重要である理由です。

盾にはもう一つの役割があります。容量性電流は導体からスクリーンに結合し、その電流は低インピーダンスの経路を通ってドライブに戻る必要があります。一方の端がねじれたドレインワイヤーはその経路ではありません。グランドまたは EMC ブラケットへの適切な 360 度終端は、当社が修正を依頼される最も一般的な取り付けミスです。電気的背景についてさらに詳しく知りたい場合は、当社のエンジニアが別のガイドを作成しました。 VFD ケーブルの要件とシールド構造 .

XLPE 絶縁シールド付きフレキシブル VFD ケーブル BPYJVRP XLPE 絶縁、PVC シース、銅編組シールドを備えた柔軟な高電圧ケーブルで、電力伝送と干渉保護を必要とする産業用および新エネルギー機器に適しています。 製品を見る→

当社独自の製品では、XLPE 絶縁、対称 3 芯 + 3 アース レイアウト、および銅編組シールドを組み合わせたドライブ ケーブルを製造しています。対称性が重要なのは、相対地間容量のバランスが保たれ、長いフィーダー運転時にモーターを静かに破壊するベアリング電流が減少するためです。

連続動作: サーボ、ドラッグチェーン、リーリング義務

モーターケーブルを移動する必要があると、導体の撚り線とジャケットの化合物が制限要因になります。粗いより線導体は静的トレイでは完全に機能しますが、毎秒 2 メートルのドラッグ チェーンでは数か月以内に破損します。この目的のために、当社では非常に細い銅のより線、見た目ではなく摩耗を考慮して選ばれたジャケットコンパウンド、およびケーブルが巻かれるときにコアが互いに擦れない構造を使用しています。

1 つの動作パターンに最適化されたケーブルは、別の動作パターンではパフォーマンスが低下するため、仕様では 3 つの動作パターンを分ける必要があります。

• 線形屈曲 ケーブルキャリアでは、曲げ半径、移動長、加速度が予想されるサイクル寿命を決定します。
• ねじれ ロボットの手首または回転軸上では、より線の撚り長さを曲げではなくねじるように設計する必要があります。
• 糸巻きと飾り飾り クレーンや巻き取りドラム上では、ケーブルに張力や積み重ねの圧力がかかり、場合によっては屋外の厳しい気候にさらされることもあります。

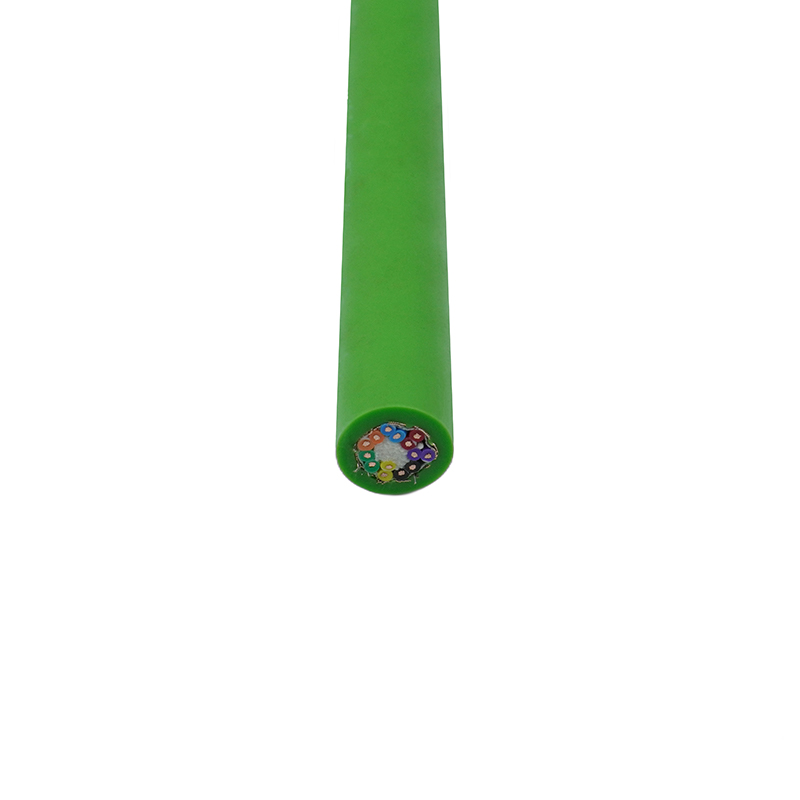

ハイフレックスシールドサーボドラッグチェーンケーブル ドラッグ チェーン用のシールド付きハイフレックス サーボ ケーブル。サーボ モーターとドライブを接続し、機械的に安定したアセンブリにより断続的な障害が軽減されます。 製品を見る→

サーボ軸については、通常、ドライブとエンコーダが単一の機械的に安定したアセンブリを共有できるように、適合するパワーコアとフィードバックコアを備えたシールドされた高フレックス構造を提供します。費用は 2 本の個別のケーブルより少し高くなりますが、マシンから断続的な障害のカテゴリー全体が除去されます。

サイズと電流を正しく取得する

モーターケーブルのサイジングは、チャートから現在の値を読み取るだけの問題ではありません。サウンドの選択では、断面が選択される前に 4 つの質問に答えます。

1. 実際の動作電流はどれくらいですか？ 銘板からの全負荷電流が開始点ですが、設置基準では通常、マージンが求められます。連続使用時の全負荷電流の約 125% が一般的なベンチマークです。
2. ケーブルはどのように取り付けられますか? 周囲温度、他の負荷がかかっているケーブルとのグループ、エンクロージャの温度、埋設深さ、自由空気はすべて、許容電流を変化させます。屋外では正しいケーブルであっても、ダクトバンク内では過負荷になる可能性があります。
3. 走行時間はどのくらいですか? 電圧降下は、ポンプとファンの性能を静かに低下させる原因となります。全負荷時の低下を数パーセント以内に抑えることで、大型のモーターよりもはるかに効果的に始動トルクと効率を保護します。
4. 高調波やデューティサイクルはありますか? インバーター出力は、標準的な表では反映されていない高調波損失を追加し、ホイスト、プレス、ミキサーが定常電流を消費することはほとんどありません。どちらも銅を少し多めにと主張している。

短絡耐性とアース線のサイズは常に同時にチェックする必要があります。これらは性能要件ではなく保護要件ですが、安全検査官が最初に尋ねる要件です。

断熱材、ジャケットと作業環境

現場で見られる信頼性の違いのほとんどは、2 つの材料に関する決定に基づいています。一つ目は断熱材です。 PVC は経済的で多くの固定設備に適しており、XLPE はより高い導体温度に対応し、駆動用途の自然なパートナーです。また、周囲温度が標準化合物の許容範囲をはるかに超えて上昇した場合には、シリコーンまたは FEP が活躍します。 2枚目はジャケットです。 PUR は移動用途に優れた耐摩耗性と耐油性をもたらし、ゴムコンパウンドは寒冷や屋外の条件でも柔軟性を保ち、化学薬品から離れた屋内では、無地の PVC ジャケットが多くの場合正しい答えになります。

マシニングセンターからのオイルミスト、クーラントの飛沫、洗浄ホース、塩気、屋外ガントリーの紫外線、近くの炉からの輻射熱など、仕様の段階で環境を正直に書き留めておくと役立ちます。これらはそれぞれ、ジャケットの質問であり、最初の失敗後ではなく、早い段階で提起すれば、費用対効果の高い答えが得られます。

ケーブルの寿命を決める設置の詳細

適切に選択されたモーター ケーブルでも、取り付け方法によっては、午後のうちにダメになってしまう可能性があります。以下の詳細は、試運転中にお客様と最も頻繁にやり取りする内容です。

• 静止状態と移動状態の両方で最小曲げ半径を尊重し、移動中のフィギュアの方がはるかに大きいことに注意してください。
• ピグテールではなく適切なグランドまたはブラケットを使用して、EMC 性能が重要な両端でシールドを全周にわたって終端させます。
• モーターとドライブのケーブルをエンコーダ、バス、およびアナログ信号ケーブルから物理的に分離し、交差が避けられない場合は直角に交差させてください。
• 引っ張り力が導体素線や端子ネジではなく、ジャケットにかかるようにストレインリリーフを設けてください。
• ケーブルの配置、クリアランス、曲げの中立軸については、キャリアの製造元のガイダンスに従ってください。
• 湿気が多い場所や洗い流される場所では、モーターの端子箱を適切に密閉して、毛細管現象によって水分がケーブル内に移動しないようにします。

認定と地域ごとの期待

モーターケーブルは、完成した機械よりも頻繁に国境を越えます。北米市場向けに製造されたパネルには通常、UL 認定またはリストに記載された導体が必要であり、ヨーロッパで販売される機器には CE マーキングと多くの場合調和された指定が必要であり、中国でのプロジェクトには CCC が必要です。当社が CCC、UL、ISO 9001、および CE 認証を取得しているのは、まさにお客様が複数の地域に機器を出荷しており、プロジェクトの後半でケーブルを再認定するのに費用がかかるためです。

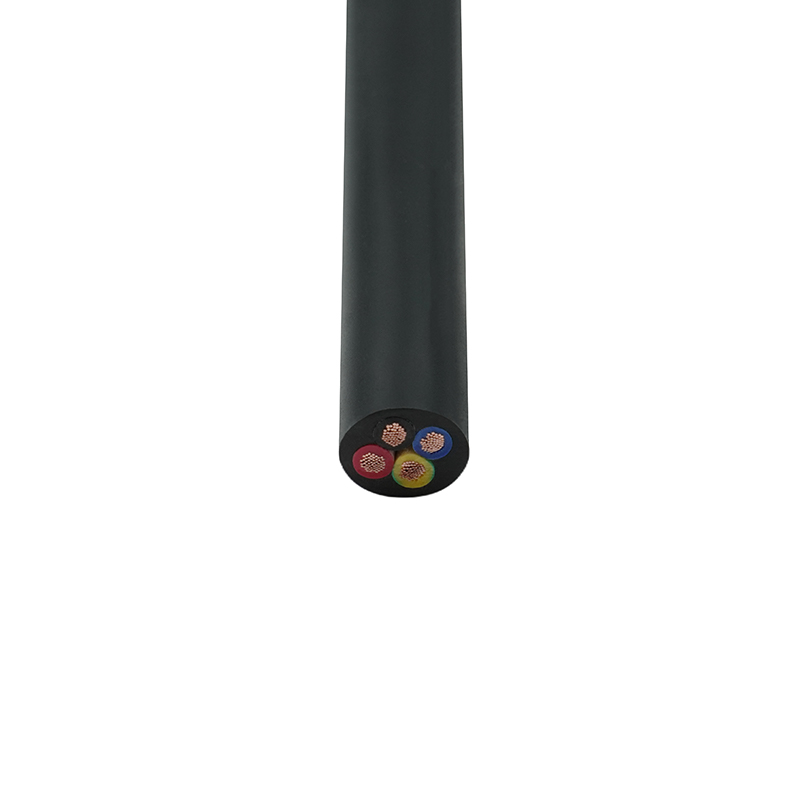

UL2586 北米機器電源線 工作機械および高温耐油用途向けの UL 認定機器配線ケーブルで、高電圧電力とマルチコアの統合を 1 つの耐久性のある構造に組み合わせています。 製品を見る→

図面リリースの段階ではなく、見積もり段階でケーブルのスケジュールをターゲット市場に合わせることが重要です。二重認定された構造が両方の市場に対応できる場合、部品表の部品番号は 2 つよりも 1 つの方が管理がはるかに簡単です。私たちがどのように働いているか、そして私たちの生産がどのように組織されているかについて詳しくは、 会社概要ページ .

注文前の簡単なチェックリスト

お客様がどのモーター ケーブルを指定すればよいかわからない場合は、常に同じ候補リストを検討します。通常は数分で質問が解決します。

1. モーターのタイプ、定格電力、全負荷電流、および供給電圧。
2. ドライブまたは直接オンライン始動、およびフィーダの長さ。
3. 静的な設置または移動中の設置 - 移動している場合は、曲げ半径、移動距離、および速度。
4. 周囲温度、油、水、紫外線、および洗浄用の化学薬品。
5. 目的地市場に必要な承認。
6. アース、ブレーキ、熱保護、またはフィードバックのペアを含むコア数。
7. 好みのジャケットの素材と色、さらにマーキングやリールの長さの要件。

モーター ケーブルが機械上で最も興味深いコンポーネントになることはめったにありませんが、熱、電気、動作、天候など、ほぼすべての故障モードに一度に影響を与える数少ないコンポーネントの 1 つです。選択を購入ではなくエンジニアリング上の決定として扱うことは、プロジェクトから計画外のダウンタイムを排除する最も簡単な方法です。

仕様を検討していて、標準カタログに適合しないものがあれば、その義務と環境を教えてください。特別にカスタマイズされたモーター ケーブルの設計は、私たちのワークショップが毎日行っていることです。図面作成段階での短い会話は、ほとんどの場合、後でリールを交換するよりも安価です。
