4 種類のネットワーク ケーブル: イーサネットおよびデータ ケーブルの完全ガイド

主要な 4 つのタイプ ネットワークケーブル 最新のネットワーキングで使用されているのは、 ツイストペアケーブル (カテゴリー5e、猫6、Cat6a、および 猫7 を含む) 、 同軸ケーブル 、 光ファイバーケーブル 、 and パッチケーブル 。それぞれは、帯域幅要件、距離制限、環境要因に基づいて、異なる目的を果たします。ツイスト ペア ケーブルはホーム ネットワークやオフィス ネットワークで主流であり、光ファイバーは長距離高速伝送を処理し、同軸ケーブルはケーブル インターネットとレガシー システムをサポートし、パッチ ケーブルは柔軟な短距離接続を提供します。

ツイストペアケーブル: 最新のネットワークのバックボーン

ツイストペアケーブルには、電磁干渉を軽減するためにペアで撚り合わされた銅線が含まれています。それらは、 世界中のすべてのネットワーク設置の 80% 以上 費用対効果と汎用性が高いためです。

カテゴリと性能仕様

UTP と STP: シールドの違い

ツイストペアケーブルには 2 つの構成があります。

• シールドなしツイストペア (UTP) ：最も一般的なタイプで、設置率の約90％を占めます。 UTP ケーブルは軽量で柔軟性があり、価格は 1 フィートあたり約 0.10 ～ 0.30 ドルです。これらは、電磁干渉が最小限に抑えられた標準的なオフィス環境で適切に動作します。

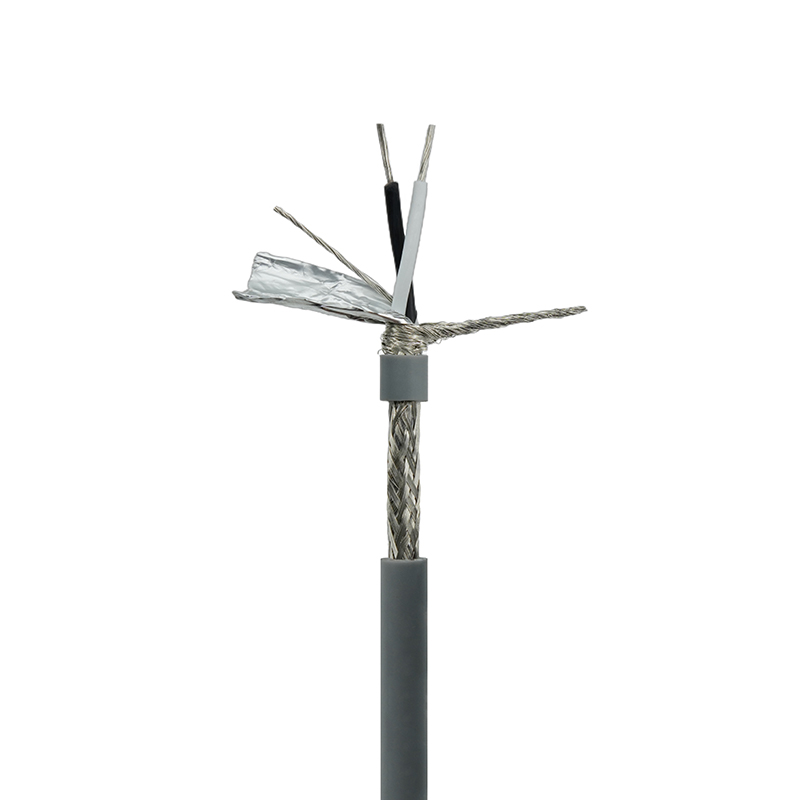

• シールド付きツイストペア (STP) : ワイヤペアの周りに追加のフォイルまたは編組シールドを備えています。 STP ケーブルの価格は 1 フィートあたり 0.50 ～ 1.00 ドルですが、産業環境、重機の近く、またはケーブルが密に配線されているデータ センターで優れた保護を提供します。

たとえば、組立ライン機器の近くにネットワーク ケーブルを設置する製造施設では、モーターの干渉による信号劣化を防ぐために STP のメリットが得られますが、一般的なホーム オフィスでは UTP Cat6 ケーブルを確実に使用できます。

同軸ケーブル: 従来のアプリケーションと特殊なアプリケーション

同軸ケーブルは、絶縁体、編組金属シールド、および外側ジャケットで囲まれた中央の銅導体を備えています。最新のイーサネット ネットワークではあまり一般的ではありませんが、依然として重要です。 最大 1 Gbps の速度を実現するケーブル インターネット接続 DOCSIS 3.1 テクノロジーを通じて。

一般的な同軸ケーブルのタイプ

• RG-6 : インピーダンス 75 Ωのケーブル テレビおよびインターネットの規格。 RG-6 ケーブルは、最小限の損失で信号を最大 500 メートルまで伝送できるため、住宅のブロードバンド設備に最適です。
• RG-59 : 通常、短期間の CCTV アプリケーションやアナログ ビデオに使用される細いケーブルです。信号の劣化が顕著になるまでの最大有効距離は約 200 メートルです。
• RG-11 ：500mを超える長距離伝送に対応した太くて低損失なケーブルです。商業ビルでは、多くの場合、配布ポイント間のバックボーン接続に RG-11 が使用されます。

実用的な例: Comcast および Spectrum ケーブル インターネット サービスは、街路の台座から RG-6 同軸ケーブルを介して家庭に接続を提供し、 940 Mbps およびアップロード速度 35 Mbps 一般的な構成では。

光ファイバーケーブル: 高速データ伝送

光ファイバー ケーブルは、ガラスまたはプラスチック ファイバーを介してデータを光パルスとして送信し、 10 Gbps から 100 Gbps までの速度 40キロメートルを超える距離でも信号損失なし。電磁干渉の影響を受けず、傍受される可能性のある信号を発しないため、優れたセキュリティを提供します。

シングルモードファイバーとマルチモードファイバー

データセンターは通常、同じ建物内のサーバーとスイッチの接続にマルチモード OM4 ファイバーを実装し、 400 メートル以上で 10 Gbps の速度 。一方、電気通信会社は都市間を接続する大都市圏ネットワークにシングルモード ファイバーを使用し、都市全体で信号の整合性を維持しています。 80キロメートルのスパン リピーターなしで。

実際の実装コスト

光ファイバーインフラストラクチャの設置には、特殊な機器と専門知識が必要です。一般的な企業の導入コスト 1 フィートあたり $1 ～ $6 労働、解雇、検査を含む。参考までに、10,000 平方フィートのオフィス ビルにファイバー バックボーン接続を配線するには、同等のツイスト ペア インフラストラクチャの場合は 3,000 ～ 5,000 ドルの投資が必要となるのに対し、15,000 ～ 25,000 ドルの投資が必要になる可能性があります。

パッチケーブル: 柔軟な接続ソリューション

パッチ ケーブルは、長さが短いネットワーク ケーブルです (通常、 0.5～15メートル ) デバイスを壁のコンセントに接続したり、スイッチをルーターに接続したり、サーバー ラック内の機器を接続したりするために設計されています。常設ケーブルと同じツイストペアまたは光ファイバー技術を使用していますが、頻繁な取り扱いに耐える成型ストレインリリーフブーツと柔軟なジャケットを備えています。

種類と用途

• ストレートパッチケーブル : さまざまな種類のデバイス (コンピューターからスイッチ、ルーターからモデム) を接続します。これらはすべてのパッチ ケーブル使用量の 95% を占めており、両端で T568A または T568B 配線規格に従っています。
• クロスオーバーパッチケーブル : 同様のデバイスを直接接続します (コンピューターからコンピューター、スイッチからスイッチ)。 Auto-MDIX テクノロジーを備えた最新のデバイスでは、クロスオーバー ケーブルの必要性が大幅に排除され、クロスケーブルの使用量がアプリケーションの 5% 未満に減少しました。
• ファイバーパッチケーブル : 光ファイバ機器を接続するための LC、SC、ST、または MTP コネクタを使用できます。データセンターでは設置面積が小さいため、LC デュプレックス コネクタが一般的に使用されます。 1 つの 1U ラック パネルに 144 個のファイバー接続 .

品質に関する考慮事項

パッチ ケーブルの品質は、ネットワークのパフォーマンスに大きな影響を与えます。プロフェッショナルグレードのパッチケーブル 金メッキコネクタと50ミクロン金メッキ 価格はそれぞれ 5 ～ 15 ドルですが、耐腐食性と数千回の挿入サイクルにわたって信頼性の高い接続を提供します。静的設置には、1 本あたり 1 ～ 3 ドルの手頃なケーブルで十分かもしれませんが、頻繁に再接続が必要な環境では早期に故障することがよくあります。

企業環境のネットワーク管理者は通常、複数の長さのパッチ ケーブルをストックしています。標準的なサーバー ラック構成では、スイッチとサーバーの接続に 1 メートルの Cat6a パッチ ケーブルを 20 本、ラック間接続に 3 メートルのケーブルを 5 本、高密度パッチパネル アプリケーションに 0.5 メートルのケーブルを 10 本使用します。

適切なネットワーク ケーブルの選択

適切なネットワーク ケーブルの選択は、距離、速度、環境、予算の制約などの特定の要件によって異なります。

意思決定の枠組み

1. 100メートル未満のホームネットワークおよび小規模オフィス向け : Cat6 または Cat6a ツイストペア ケーブルは、手頃なコストで優れたパフォーマンスを提供し、交換することなく現在のギガビット速度と将来の 10 Gbps アップグレードをサポートします。
2. ケーブルインターネット接続の場合 : RG-6 同軸ケーブルは、モデムをサービス プロバイダー ネットワークに接続するための標準であり、DOCSIS 3.1 テクノロジーで最大 1 Gbps の速度をサポートします。
3. 100メートルを超えるバックボーン接続を構築する場合 : マルチモード光ファイバー ケーブルは、キャンパス ネットワークや複数階の建物に信頼性の高い高速接続を提供し、OM4 ファイバーは 400 メートルで 10 Gbps をサポートします。
4. 長距離通信用 : シングルモード光ファイバーケーブルは、信号劣化なしで数十キロメートルにわたるデータ伝送を可能にし、大都市圏および広域ネットワークに不可欠です。

環境要因

環境条件はケーブルの選択に大きく影響します。重機を備えた産業施設では、電磁干渉を防ぐためにシールド付きツイストペア ケーブルが必要です。屋外設置では、耐紫外線ジャケットと防水構造を備えた埋設ケーブルまたは架空ケーブルが必要となり、通常はコストがかかります 屋内相当の2～3倍 。空気処理スペースへの設置には、防火規定を満たすプレナム定格ケーブルが必須であり、約 標準の PVC 被覆ケーブルよりも 40% 増加 .

これら 4 つのネットワーク ケーブル タイプとその特定のアプリケーションを理解することで、現在のニーズを満たす信頼性の高いネットワーク インフラストラクチャを確保しながら、将来の要件に合わせた拡張性を確保できます。
