ノイズの多い VFD 環境に対するシールド戦略
VFD は、導体に沿って放射および伝導できる高周波スイッチング電圧を生成します。効果的なシールドは 2 つの役割を果たします。1 つは放射を遮断すること、もう 1 つは高周波漏れ電流に対して低インピーダンスのリターン パスを提供することです。実際の設置では、ケーブル シールドを化粧編組ではなく、接地システムのアクティブな部分として常に扱います。ドライブ端でしっかりと終端し、コモンモード電圧の蓄積を最小限に抑えるために、長時間の配線ではパネルまたはローカル グラウンドでの 2 番目の終端を考慮してください。
シングルエンドと両端のシールド終端の比較
シングルエンド終端 (ドライブ端のみ) は、通常、産業プラントの中程度の長さの配線の場合、グランド ループ電流を削減します。両端終端により、非常に長時間の運転で放射性エミッションのシールド効果が向上しますが、プラントのアースにノイズが多い場合は循環電流が発生する可能性があります。実際には、現場の接地を評価し、漏れ電流を測定します。高い接地ループの流れを検出した場合は、モーター キャビネットでローカル ボンディングを使用してドライブでシングルエンドに戻します。
ケーブル構造の選択とそれがパフォーマンスに与える影響
導体の材質、絶縁タイプ、シールドの形状はすべて、PWM 出力でのケーブルの動作を変化させます。銅導体が標準です。ただし、撚り数と個々の撚り線のサイズは、高周波での柔軟性とスキン/近接効果に影響します。低誘電率と低損失正接の絶縁により、導体間の容量結合が減少し、充電電流が低下します。これは、長いケーブル配線や出力フィルタのないドライブにとって重要です。
| シールドタイプ | 減衰 (HF) | 柔軟性 | 推奨用途 |
| アルミニウムマイラーホイルのドレン | 高（良好なカバレッジ） | 中等度 | HF 減衰が重要な固定実行 |
| 錫メッキ銅編組 | 中等度 (depends on coverage %) | 高 | 柔軟なルーティング、装甲アセンブリ |
| フォイルブレードの組み合わせ | 高est | 中等度 | クリティカルな EMI 環境と長時間の運用 |

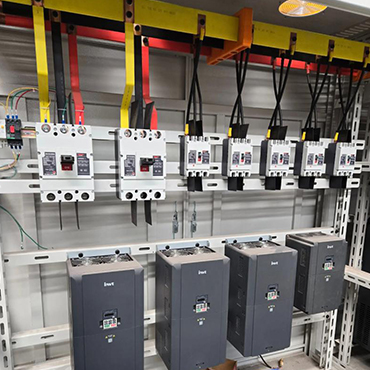

長期にわたるインストールのベスト プラクティス VFDケーブル 走る
- 繊細な制御/通信ケーブルからの物理的な分離を維持します。分離できない場合は配線します。 可変周波数ドライブケーブル 別の導管に入れるか、接地された金属分離を使用してください。
- ドライブの近くで余分なケーブルを巻き付けないでください。コイルはインダクタンスを増加させ、モーター端子で過電圧反射を引き起こす可能性があります。
- メーカー指定の曲げ半径を遵守してください。曲げがきつくなると、シールドの連続性に損傷を与え、誘電応力が増大し、繰り返し応力がかかると寿命が短くなる可能性があります。
- 循環電流を監視しながら、非常に長い金属製ケーブル トレイの中間接地点を実装します。定常状態の故障電流だけでなく、高周波電流に対応したサイズのボンディング ジャンパを使用してください。
重要な電気的特性 (および問題を軽減する方法)
静電容量、充電電流、モーターの発熱
VFD が切り替わると、ケーブルと導体間および導体とシールド間の静電容量によって充電電流が生成されます。充電電流によりモーターに余分な損失が発生し、駆動電流の測定値が増加します。長距離運転の場合は、1 メートルあたりの静電容量が低いケーブルを選択するか、ドライブに dV/dt フィルタまたは正弦波出力フィルタを取り付けて、スイッチング dv/dt を低減し、モータへの充電電流を低減します。
モーター端子での反射、ケーブルのインピーダンス、過電圧
高速 PWM エッジはケーブルを伝送ラインとして認識します。ドライブの出力インピーダンスとケーブルの特性インピーダンスの不一致により、モーターでの過渡過電圧として現れる電圧反射が発生します。解決策には、dV/dt (スナバー、フィルター) の制御、適切なインピーダンスのケーブルの使用、ドライブの推奨制限内にケーブル長を維持することが含まれます (ドライブのドキュメントを参照してください)。高電圧または長距離の運転の場合、出力リアクトルは反射の減衰にも役立ちます。
コネクタの終端、外装、機械的保護
シールド終端の品質は EMC 性能に直接影響します。可能であれば連続 360° シールド接触を使用し、低インピーダンスを維持するためにドレイン導体または編組がはんだ付けまたは圧着されていることを確認します。装甲がある場合 (鋼線またはテープ)、現場の接地方法に応じて 1 つまたは両方の点で装甲をアースに接着します。適切なストレイン リリーフを使用して、シールドや導体の抜けを防止してください。機械的な故障は、多くの場合、断続的な電気的故障に見せかけます。
テスト、認定、およびそれらが重要な理由
テスト (インピーダンス、静電容量、高電位、シールド導通、EMC エミッション テスト) を通じて検証された性能により、VFD 設置内でケーブルが予測通りに動作することが保証されます。 UL や CE などの認証は、広く認められている安全性および EMC 規格への準拠を示し、堅牢な ISO9001 品質システムは、生産バッチ全体での一貫性の維持に役立ちます。私たちは製造します シールド付き VFD ケーブル 当社の工場は CCC、UL、ISO9001、CE 認証を取得しています。これにより、プロジェクトの要求に応じて、追跡可能なテスト記録を使用してカスタマイズされたビルドをサポートできます。
一般的な障害モードとオンサイトのトラブルシューティング チェックリスト
- 断続的なトリップ: シールドの終端と導通をチェックします。接合が不十分だと、EMI が制御回路に結合し、迷惑なトリップが発生します。
- モーターのベアリング電流が高い場合: シャフトの接地対策を確認し、ケーブルのシールド接続を検査し、必要に応じてシャフトの接地リングまたは絶縁ベアリングの取り付けを検討してください。
- モーターの過熱: 充電電流を測定し、モーターの加熱曲線と比較します。充電が原因の場合は、スイッチング周波数を下げるか、フィルターを取り付けます。
- 深刻な EMI 苦情: ニアフィールド プローブを使用して現場調査を実行し、シールド カバレッジ (編組率) を確認し、フォイル編組複合シールドにアップグレードするか、モーター ケーブルにフェライト コアを追加することを検討します。
ご希望に応じて、お客様のアプリケーションに合わせたケーブル構造の推奨事項 (導体の撚り線、シールドの種類、ジャケットの化合物) を提供できます。カスタム設計および製造を行っています。 VFDシールドモーターケーブル ご要望に応じてテストレポートと証明書を提供できます。信頼性と EMC パフォーマンスが重要な場合、認定メーカーの専用ケーブルを使用すると、試運転時間と長期メンテナンスの悩みが軽減されます。
