導体の設計と柔軟性: 素線数、直径、トレードオフ

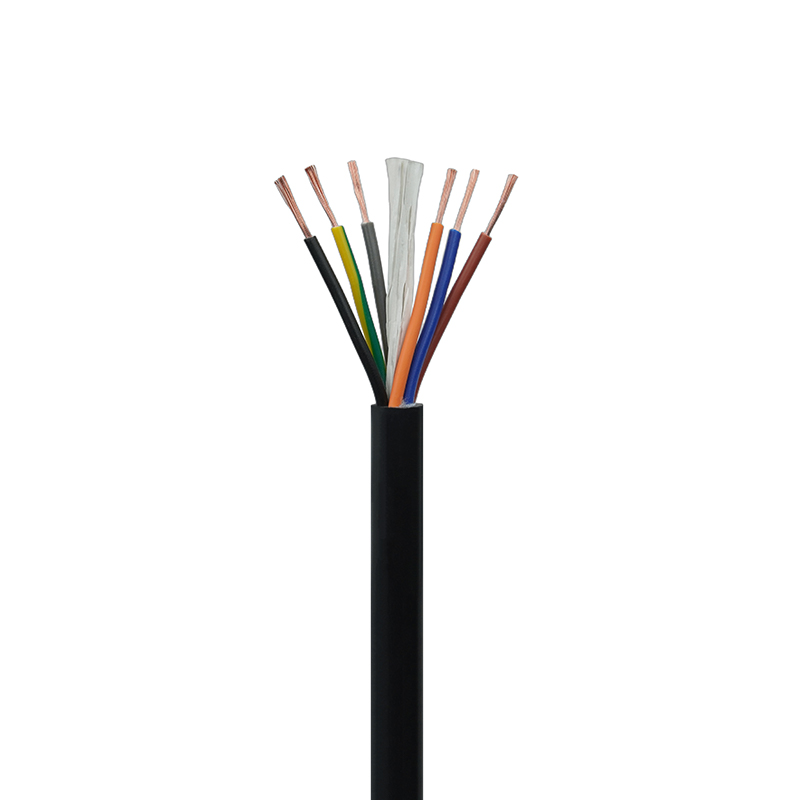

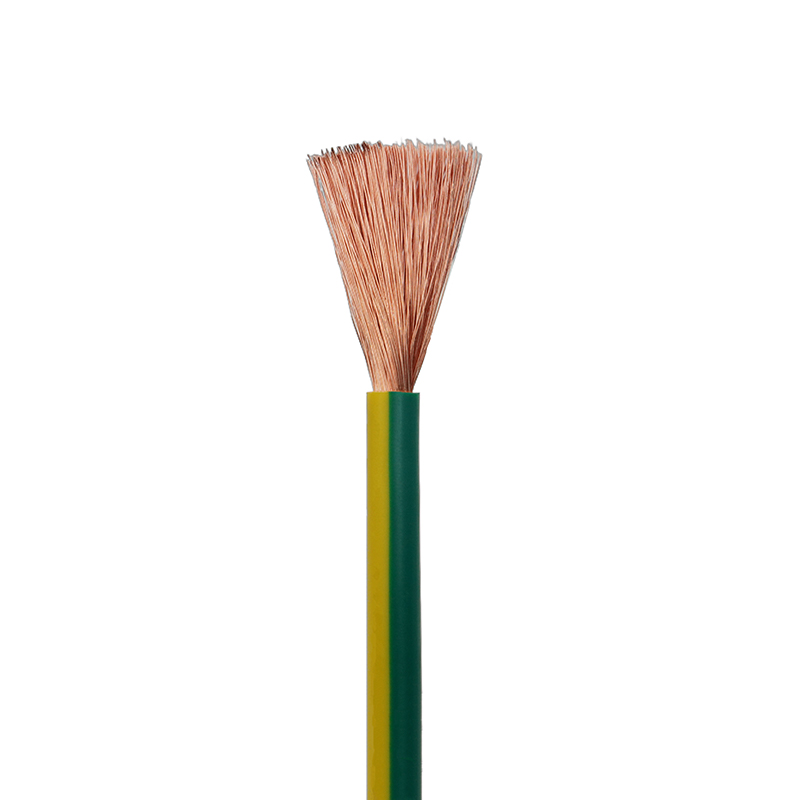

のために 銅芯 PVC 絶縁および被覆ケーブル 機械的および電気的動作は導体の形状から始まります。ストランド数を増やすと (細いストランドが多く、太いストランドが少ない)、繰り返しの屈曲サイクル下での柔軟性と疲労寿命が向上しますが、表面の酸化と終端の接触面積により DC 抵抗がわずかに変化します。実際、機械やロボットの移動に使用されるフレキシブルシールドケーブルの場合、設計者は通常、クラス 2/5 より線からより細いクラス 6/7 より線に移行します。これにより、最小曲げ半径が減少し、繰り返しの屈曲による導体の加工硬化が大幅に低下します。

実用的な選択ルール

• ケーブルを継続的に曲げる必要がある場合 (チェーンのドラッグなど)、より高いストランド数を選択し、屈曲寿命を 100 万サイクル以上と評価します。
• のために fixed wiring with occasional bending, coarser strands reduce cost and simplify terminations.
• 電圧降下を考慮してサイズを決定する場合は、動作温度 (室温ではない) での導体抵抗を使用します。より線導体は負荷がかかるとより早く温まります。

絶縁体の厚さ、定格電圧、および熱に関する考慮事項

PVC 絶縁システムは、電気的耐久性と熱クラスの両方によって指定されます。厚さは絶縁耐力に直接影響しますが、化合物の熱特性によって通電容量と許容周囲環境が決まります。熱源の近くで使用されるシールド付きフレキシブル ケーブルの場合は、より高い連続動作温度向けに配合された PVC コンパウンド (定格 90°C コンパウンドなど) を選択し、過渡過電圧マージンを確保するためにより厚い絶縁体を検討してください。

パフォーマンス向上のための設計のヒント

• 対象となる電圧クラスの IEC/NEC テーブルに従って絶縁厚を指定し、過渡保護が懸念される場合は 10 ～ 20% を追加します。
• 熱放散が制限されている場合 (ケーブルを束ねた場合)、電流容量を低減し、PVC コンパウンド内の熱安定剤を考慮してください。
• UV 安定化 PVC 配合または追加のアウター ジャケットは屋外で役立ちます。そうしないと、PVC は長時間 UV にさらされると脆くなります。

シース材質、難燃性、耐環境性

標準の PVC シースは優れた耐摩耗性とコスト効率を提供しますが、その配合配合により可燃性、煙濃度、毒性が制御されます。産業および公共スペースの用途では、低煙ゼロハロゲン (LSZH) の代替品が必要になる場合があります。ただし、LSZH は、人工 PVC ブレンドと比較して、耐油性/耐摩耗性がいくらか犠牲になります。銅芯 PVC 絶縁および被覆ケーブルを指定する場合は、そのプロジェクトに IEC 60332-1/3 や UL 1581 垂直トレイ テストなどの燃焼テストが必要かどうかを明確にしてください。各テストは異なる火災挙動を対象としています。

特別なシースを主張する場合

• 公共交通機関、トンネル、密閉空間: LSZH またはテスト済みの低煙 PVC が必要です。
• 屋外設置: UV 安定化および耐候性の PVC ブレンドまたは追加の TPU/PE ジャケットを使用します。
• 油分が豊富な工業地域: 軟化や膨張を避けるために、耐油性の PVC またはエラストマーの外側ジャケットを選択してください。

EMI制御のためのシールド方法: フォイル、編組、および複合構造

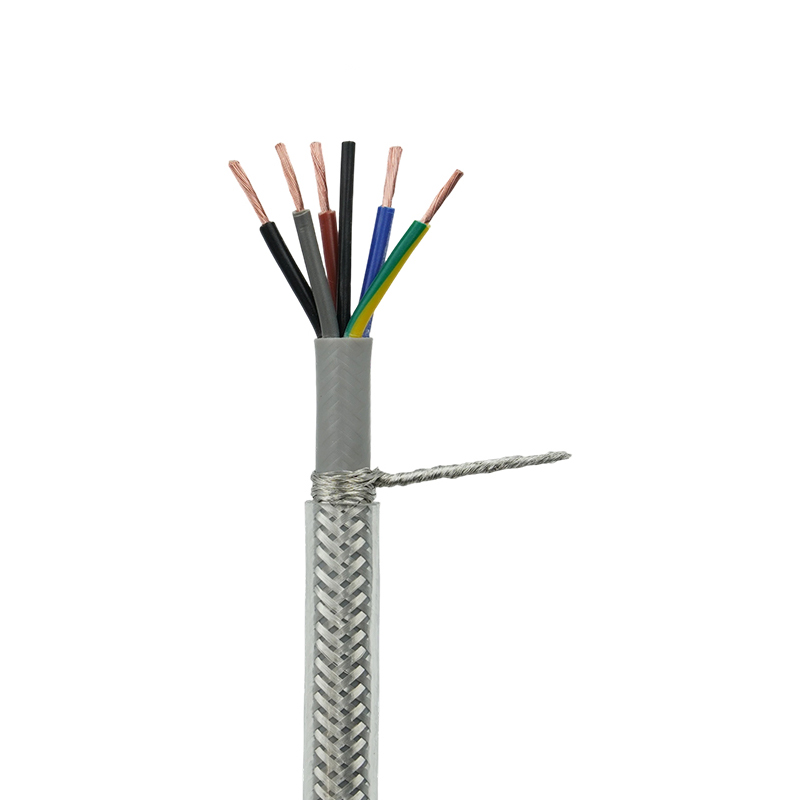

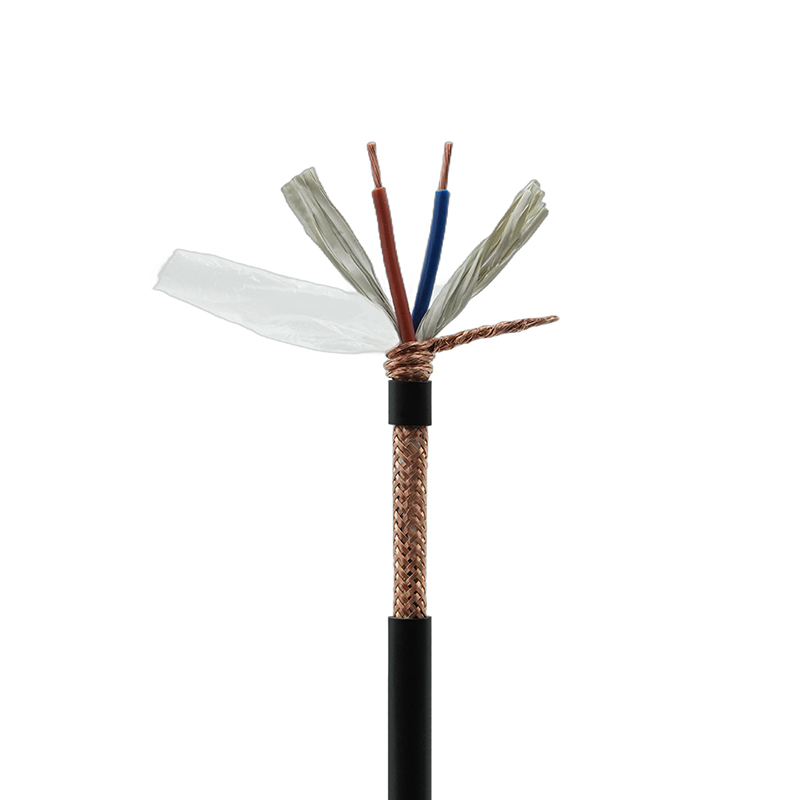

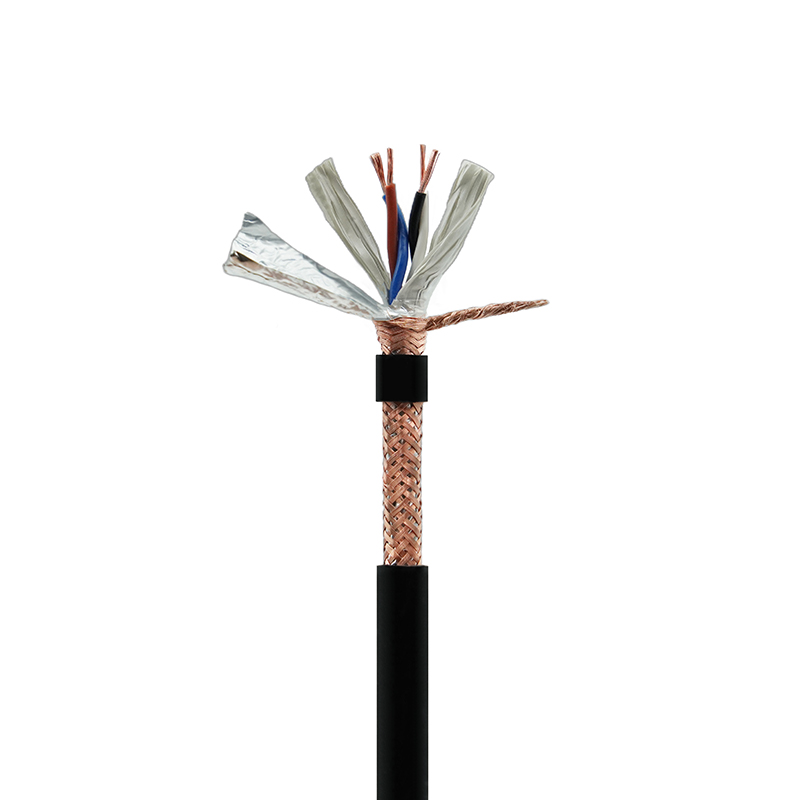

シールドの選択は、カバレッジ、柔軟性、接地練習のバランスをとらなければなりません。フォイル (アルミニウム/ポリエステル) は 100% のカバー率を提供し、高周波で優れていますが、機械的に壊れやすく、可動ケーブルに単独で使用すると屈曲寿命が短くなります。編組シールド (錫メッキ銅) は機械的堅牢性と良好な低周波性能を提供しますが、一般的なカバー範囲は 60 ～ 95% です。カバレッジが高くなると剛性が高まります。組み合わせたフォイル編組 (フォイル アンダーブレイド) により、適度な柔軟性を維持しながら、最高の広帯域保護を実現します。

シールドの終端と接地の実践

正しいシールド終端によりシールドの利点が維持されます。グランド ループを避けるために信号線の一端で終端します。電力または長いケーブルの場合、制御された接地を備えた両端の接着シールドが必要になる場合があります。低インピーダンス接続には、圧縮またははんだ付けドレインワイヤを使用します。圧着された機械的終端が一般的ですが、導通テストと引っ張りテストで検証する必要があります。コネクタ ハウジングを介して配線する場合は、金属製のバックシェルまたは専用のシールド クランプでシールドの連続性を維持し、放射を最小限に抑えます。

設置方法: 曲げ半径、クランプ、張力緩和

取り付けミスは、ケーブルの早期故障の原因となることがよくあります。銅芯 PVC 絶縁ケーブルの場合は、ケーブル構造に基づいた最小曲げ半径の規則に従ってください (柔軟なケーブルでは、動的使用のためにケーブル直径の 4 倍が指定されることがよくありますが、静的設置では 8 倍が許容される場合があります)。過剰なクランプ圧力により絶縁体が変形し、疲労が集中するホットスポット ポイントが発生する可能性があります。適切なサイズのグランド エントリを使用し、保護パッド付きのネジ クランプを設定し、動きが発生する箇所にサービス ループを設けます。

• 常にメーカー指定の動的曲げ半径に従ってください。疑わしい場合は、半径を小さくするのではなく、大きくしてください。
• 入り口部分に鋭利なエッジを避けてください。擦れを防ぐためにグロメットまたは丸いフランジを使用してください。
• のために moving installations, route cables in dedicated trays or conduits to separate them from fixed wiring and sources of abrasion.

テスト、トレーサビリティ、認証: 信頼できるサプライヤーに何を期待するか

信頼できるケーブル サプライヤーは、導体抵抗、高電位 (ハイポット) テスト、絶縁抵抗、シールドの導通性、および該当する場合は屈曲寿命に関する機械的テストなど、文書化された工場テストを提供します。トレーサビリティ (ロット番号、材料証明書) および CCC、UL、ISO9001、CE などの第三者認証は、プロセス管理とコンプライアンスの重要なシグナルです。カスタム ビルドの場合は、アプリケーションの電気的および機械的ストレスを反映する工場テスト レポートと受注生産テスト計画をリクエストしてください。

シールド付きフレキシブルケーブルの推奨工場テスト

• DC 抵抗と導体の導通 - ゲージと撚線を確認します。
• 導体とシールド/アース間の耐電圧テストを行い、絶縁の完全性を確認します。
• シールドの導通性とカバレッジの検証 (視覚的電気)、および該当する場合は編組カバレッジの測定。
• 動的ケーブルの屈曲寿命のサンプリングと、屈曲後の電気チェックにより破損したフィラメントを捕捉します。

メーカーとして、私は Junshuai が社内ラボでこれらの重要なテストを実行し、要求に応じて認証コピーを提供できることを保証します。当社の高度な生産およびテスト機器と CCC、UL、ISO9001、および CE 認証情報を組み合わせることで、厳しい仕様に合わせてケーブルを調整し検証することができます。

特殊なアプリケーションのカスタマイズに関する考慮事項

プロジェクトが標準カタログ項目を超える場合、実用的なカスタマイズ ポイントには、変更された導体冶金 (低ノイズ用の無酸素銅)、現場での識別を簡略化するための色付きまたは番号付きの内側ジャケット、電源と信号のペアを共有シールドと組み合わせたハイブリッド構造、および耐薬品性のための特注の外側ジャケットが含まれます。それぞれの変更は機械的、電気的、および EMC の動作に影響を与えるため、制御された設計検証計画が不可欠です。

カスタム実行をオーダーする前に定義する質問

• ケーブルは静的ですか、時々屈曲しますか、それとも連続的に動きますか?
• 環境への暴露（油、紫外線、化学薬品、塩水噴霧）はありますか?
• 周波数帯域全体でどのような EMC 減衰レベルが必要ですか?
• トレーサビリティ、バッチテスト、またはカスタムラベルは規制上の理由から必要ですか?

当社はお客様と直接協力してこれらの質問に答え、カスタムが必要な場合に合わせた仕様を作成します。 PVC絶縁シースシールドフレキシブルケーブル 、トレードオフについて説明し、アプリケーションに合わせて工場テストのドキュメントを提供します。
