補償ケーブルの耐熱材料の選択

過酷な温度の産業環境では、多くの場合、導体自体よりも絶縁材料の安定性の方が重要です。 FEP、PFA、PTFE などのフッ素樹脂は、広い温度範囲にわたって誘電特性がほとんど変化しないため、よく選ばれます。 Junshuai での私の製造経験では、絶縁劣化率のわずかな変動でさえ、長期的な信号ドリフトと校正サイクルに顕著な影響を与える可能性があることがわかりました。

材料を選択する際、エンジニアは最大動作温度だけでなく、熱サイクル頻度、化学物質への曝露、および機械的ストレスも考慮する必要があります。あ 補償ケーブル たとえば、回転機器の近くに設置される場合、PTFE の超高温耐久性ではなく、耐摩耗性のために XLPE が必要になる場合があります。

K タイプ熱電対との熱電特性のマッチング

補償ケーブルは熱電対合金ペアの熱電挙動を模倣する必要があるため、合金の安定性が決定的な要素になります。ニッケル - クロムまたは銅 - ニッケル合金中の小さな不純物は、予期しない EMF 偏差を引き起こす可能性があります。これが、合金が K タイプ熱電対の正しいゼーベック係数曲線をたどることを確認するために、当社の工房で厳格な入荷材料試験を実施する理由です。

長距離の信号伝送では、わずかな不整合も蓄積されます。適切に一致 タイプ K 補償ケーブル 特に周囲条件が変動する場合に、計測器側で発生する温度オフセットを防ぎます。

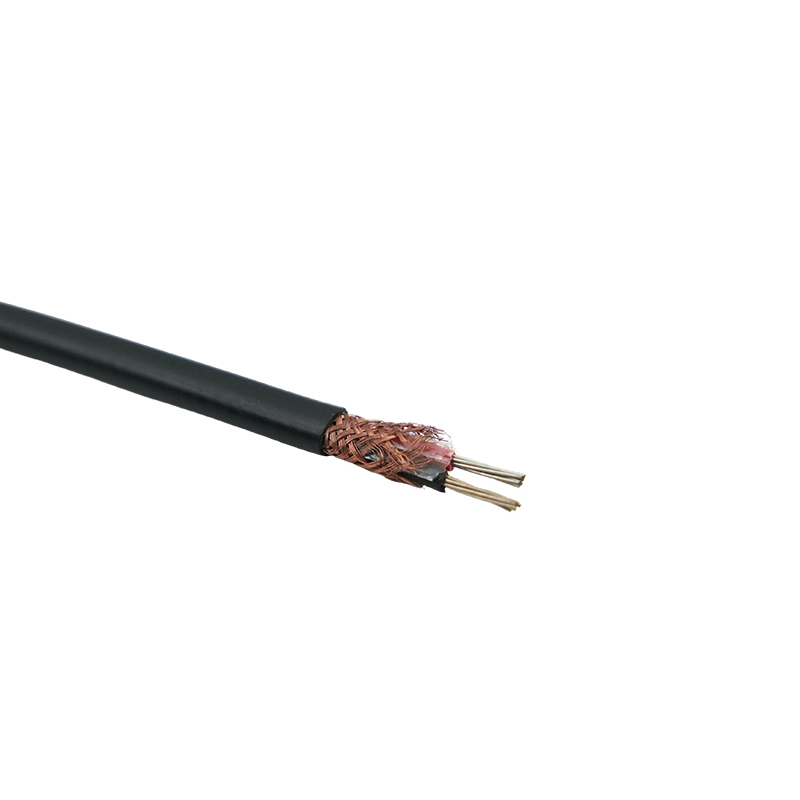

産業用電気ノイズを低減するためのシールド戦略

熱電対信号は低レベルのミリボルト出力であるため、干渉の影響を非常に受けやすくなります。インバーターモーターや誘導加熱装置を使用する産業環境では、 熱電対補償ケーブル 多層シールド設計から大きなメリットが得られます。

一般的なシールド手法

• 高周波ノイズ抑制用のアルミニウム - ポリエステル箔。
• 低周波磁場緩和用の錫メッキ銅編組。
• ハイブリッドフォイル編組構造により広範囲の保護を実現。

ケーブル メーカーとして、私は高出力ドライブと精密測定ラインの両方を稼働する施設にハイブリッド シールドを推奨することがよくあります。 EMI耐性と柔軟性の間でコスト効率の高いバランスを実現します。

測定精度に対するケーブル長の影響

補償ケーブルは熱電対の精度を維持するように設計されていますが、配線が長すぎると導体間に抵抗の不均衡が生じる可能性があります。この不均衡により、検出された EMF がわずかに歪む可能性があります。エンジニアは通常、冷接点補償ユニットをプロセス領域の近くに配置することで、不必要なケーブル長を最小限に抑えます。

長距離配線が避けられない状況では、より大きな導体断面積を選択するか、より低抵抗の合金を使用すると、信号の完全性を維持できます。カスタム生産では、プロジェクト固有の距離やレイアウトの制約に基づいて導体の直径を調整することがよくあります。

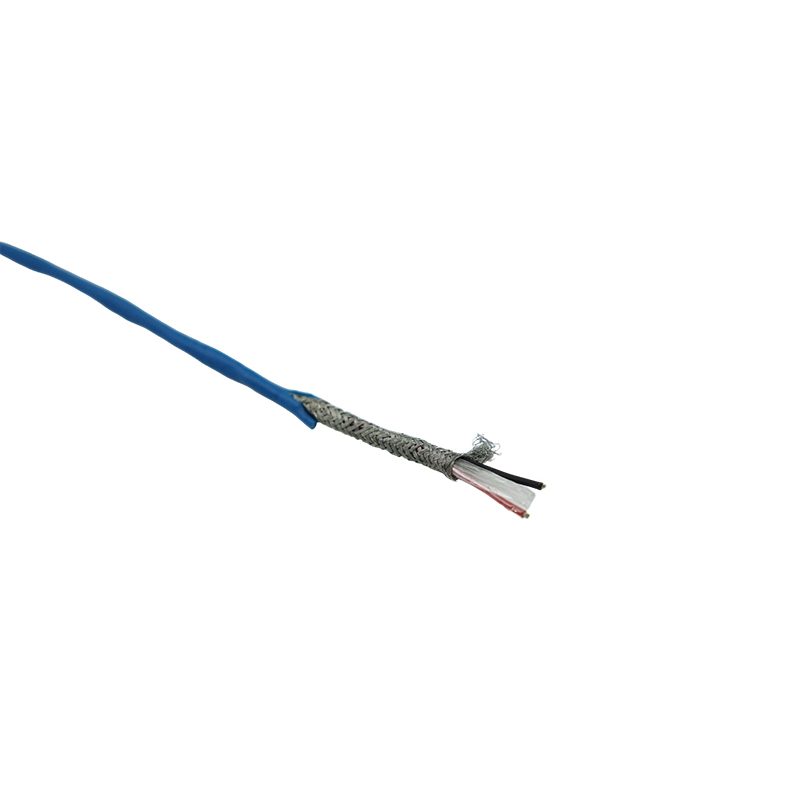

さまざまな使用条件における絶縁およびシースの材料の比較

各断熱材は、温度、化学薬品、設置要件に応じて独自の利点を提供します。以下の表は、エンジニアが製品を選択する際に評価する一般的な特性をまとめたものです。 補償ケーブル for K type thermocouple .

多くのお客様は、特に高温と摩耗接触の両方が懸念される特殊な動作条件に対処するために、当社のカスタマイズされた断熱材の組み合わせを利用しています。多くの場合、適切な材料を選択することは、補償ケーブル システムの寿命を延ばす最も効果的な方法の 1 つです。

適切な設置方法による長期安定性の確保

最高品質の補償ケーブルであっても、設置方法を無視すると、パフォーマンスが低下する可能性があります。過度に厳しい曲げ半径、熱集中ゾーン、ケーブル トレイの振動領域を避けることが重要です。可能であれば、誘導ノイズを防ぐために、補償ケーブルは電源ケーブルから離して配線する必要があります。

私はよくクライアントに、インストール中にルーティング パスを明確に文書化するようアドバイスします。これは、後のトラブルシューティングに役立つだけでなく、熱電対システムが長年の動作にわたって安定した性能を維持することを保証します。
